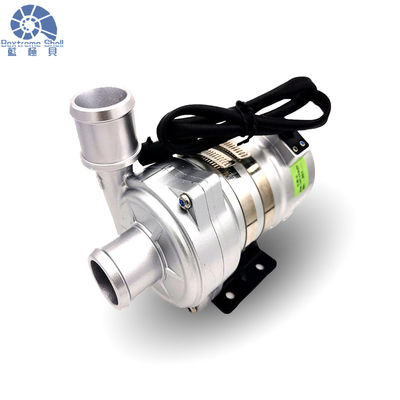

مضخة المياه المترددة بدون فرش OWP-BL43-200 SERIESمضخة المياه الكهربائية عالية الرفع 24 فولت DC 250W للسيارات الكهربائية المهندس السيارات

■ معيار درجة الحرارة

درجة حرارة السائل المتوسطة: -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت) درجة حرارة البيئة العملية: -40 درجة مئوية إلى +120 درجة مئوية (-40 درجة فهرنهايت إلى + 248 درجة فهرنهايت) درجة حرارة التخزين: -40 درجة مئوية إلى + 70 درجة مئوية (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت)

(حتى 100 درجة مئوية، ولكنها ستقلل من عمر الخدمة)

■ ضغط النظام

-0. 2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).

عمر الخدمة هو أكثر من 20،000 ساعة بناءً على الجهد القياسي ودرجة حرارة المحيط 36 درجة مئوية ((86 درجة فهرنهايت).

■ نطاق الجهد

مضخة المياه ذات القوة القياسية 24 فولت، نطاق العمل 18 فولت - 32 فولت

على الرغم من أن المحرك يمكن استخدامه في مجموعة واسعة من الجهد ودرجة الحرارة، ولكن الجهد ودرجة الحرارة المفرطة أو المنخفضة جدا سوف تؤثر على عمر الخدمة للمحرك،لا يمكن تعريض المضخة للإشعاع الحراري المحيطي.

■الوصف التقني (الأجزاء ذات الصلة التي تتلامس السائل)

غطاء رأس المضخة: سبيكة الألومنيوم: PPS + GF

تجويف الدرع: PPS + GF

غلاف العمود: مواد مركبة من الكربوروندوم

العمود: الفولاذ المقاوم للصدأ ((3CR14) العمود

غطاء المغناطيس: كبسولة بلاستيكية PPS

حلقة الختم: EPDM

■جهاز القيادة (بما في ذلك المحرك)

الدوار القائم: مغناطيس مغطى بالبلاستيك PPS

مسامير ومحار: SUS 304 من الفولاذ المقاوم للصدأ

محرك القيادة: محرك بدون فرشاة

إطار سلك محرك: PPA GF

محفظة المضخة: غلاف الألومنيوم المصبوب بالشحن مع الرمل والجفاف + طبقة مسحوق PE.

العصا: قاعدة فولاذية

حلقة العقدة: US 304 الفولاذ المقاوم للصدأ

مقاومة للماء بناءً على تصنيف IP68 (en60529)

نموذج المرفق: AMP282104-1 (المطابقة AMP282080-1)

قطر الفوهة: 40mm (1.5 بوصة)

■معيار الأداء

المعلم الكهربائي

■ تعليمات التثبيت

مضخات سلسلة OWP-BL43-200 هي مضخات طرد مركزي تتطلب ملء مسبق

المضخة التي تم تركيبها في أدنى موقف من النظام لضمان أن الدوائر دائما غارقة في السائل، أو ملء المضخة مسبقا قبل تشغيل الطاقة.

1: لا ينبغي أن تكون المضخة تعمل على الجفاف ، على الرغم من أنها يمكن أن تعمل على الجفاف لمدة 15 دقيقة (بعد 15 دقيقة من العمل على الجفاف ، سيتوقف تلقائيا) ، سوف تعمل على الجفاف الضوضاء ،أيضا زيادة الاحتكاك إلى العمود و غطاء العمود.

2:استخدم أنبوب القطر الموصى به لربط مدخل المضخة، إذا كنت تستخدم مدخل مضخة خرطوم قطره أصغر، بسبب الضغط السلبي في المضخة،الهواء الخارجي يسهل دخول المضخة من خلال خط الأنابيب، وسوف تجعل أداء المضخة تدهور، وأيضا فقاعات الهواء تجعل الضرر المضخة.

3: كما ينظر إليه من اتجاه مدخل المضخة ، يدور الدوائر في اتجاه عقارب الساعة (انظر السهم على منفذ الخروج).

4: يمكن تثبيت المضخة عمودياً أو أفقياً (انظر الشكل 1) عند تثبيتها عمودياً ، يجب أن يكون منفذ الإخراج صعودياً.

5:من أجل تجنب الجفاف (التعثر الهوائي في المروحة) ، يجب أن يكون منفذ مضخة المياه عموديًا أو في الجزء العلوي من المروحة (انظر الشكل 1).

6: يجب تركيب الأنابيب المتصلة عمودياً (أو بدون مرفق في 20 سم) لتسهيل تفريغ الهواء ، لا ينبغي استخدام أنبوب الخروج أقل من 90 درجة مرفق (انظر الشكل 2).

7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع النباتات الكبيرة النباتات السائلة كوسيلة سائل.

■ الاهتمام

1. درجة حرارة البيئة العاملة: -40°C-120°C، يجب أن تحاول تجنب القرب من محفز ثلاثي العناصر، نظام أنابيب تفريغ الغاز والمحرك خلال التثبيت، وضمان درجة حرارة بيئة العمل.
2. يجب أن يكون موقع تركيب مضخة المياه قريبًا قدر الإمكان من مستوى المياه المنخفض ، لتمديد عمر المضخة.

4. يرجى استخدام المضخة بعيدا عن البيئة الغبارية ، والغبار ضارة لخفض عمر الخدمة
5. إيلاء الاهتمام للنقاء من المياه ، وتجنب لتشويش ومحرك محجوزة للحد من عمر الخدمة من المضخة

تستخدم على نطاق واسع في الحافلات الهجينة، سيارات الركاب الهجينة، المركبات الكهربائية، القطارات، السفن، تبريد الغمر، تبريد السائل الفلوريني لمركز البيانات، التعدينكومة الشحن وآخر نظام التداول للتدفئة والتبريد.
