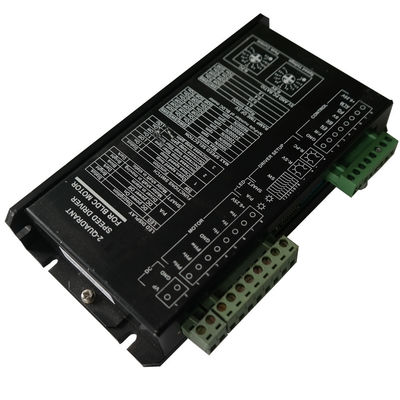

تفاصيل المنتج:
|
| الجهد االكهربى: | 48 فولت تيار مستمر | وصلت الذروة: | 30 أ |
|---|---|---|---|
| تابعت: | 15 أ | قوة: | 720 وات |
| المدخلات المرجعية: | 0 ~ 5 فولت / PWM / التردد | الحجم (L * W * H): | 162.5 * 82.5 * 29 |
| 60/120 مستشعر القاعة: | نعم | التحكم في سرعة PI: | نعم |
| تسليط الضوء: | 48V ثلاث مراحل bldc سائق المحرك,30A 3 المرحلة BLDC المحرك سائق,30A ثلاث مراحل فرش العاصمة المحرك |
||
وصف:
N Serires هو محرك سرعة مع معلمات متغيرة وحلقة PI قريبة.يمكن أن يكون المرجع هو 0 voltage5V الجهد التناظري أو 0∼100٪ PWM.كما يمكن أن يكون تردد 0∼3 كيلو هرتز بإضافة وحدة FV على PCB.يمكن ضبط المعلمات بواسطة مفاتيح DIP ومقاييس الجهد مثل رقم القطب والسرعة القصوى ووقت المنحدر ووقت مرشح الحلقة وتيار الذروة وما إلى ذلك. درجات Votage هي 12،24،36،48VDC.الدرجات الحالية العاملة هي 5،10،15A.درجة الحرارة المحيطة هي -10 درجة مئوية + 45 درجة مئوية ، -40 درجة مئوية + 65 درجة مئوية
ميزات:
♦ تقنية Surface-mount وصغر الحجم.
♦ 2-Quadrant PI التحكم في حلقة قريبة من السرعة بخطي جيد.
♦ إعداد معلمة متغيرة لمحركات مختلفة
وظائف التحكم في F / R ، التمكين ، الفرامل ، إشارة السرعة وإخراج وظائف سرعة النبض (PG) ، التنبيه.على مدى حماية درجة الحرارة.
♦ ثلاثة أنواع من المدخلات المرجعية: الجهد التناظري ، PWM ، التردد.
♦ مناسبة لمحرك DC بدون فرشات ثلاثي الأطوار مع مستشعرات القاعة
استخدام الرقائق الصناعية.
قاعدة التسمية:
BLSD 48 30 DC - 2Q - N - T ص
BLSD: مشغل سرعة BLDC
48: الفولطية المقدرة (VDC)
30: الحد الأقصى الحالي (A)
DC: مدخلات طاقة التيار المستمر
2Q: وضع القيادة 2-رباعي
ن:سلسلة N (الحجم العادي والمتغيرات المتغيرة)
T: T = -40 ~ + 65 درجة مئوية تا ، غير موسوم = -10 ~ + 45 درجة مئوية تا
P: P = 0-3KHz إدخال النبض في SV ، غير موسوم = 0-5V عند SV
برنامج تشغيل السرعة N Series 2Q BLDC مع المعلمات الثابتة:
| لا. | نموذج | محيط ب مؤقت (ج) |
الجهد االكهربى (VDC) |
قمة تيار حد (أ) |
مستمر تيار (أ) |
60 درجة / 120 درجة صالة المستشعر |
F PWM (كيلو هرتز) |
سرعة PI الحلقة القريبة مراقبة |
SV المنحدر زمن (س) |
SV نطاق (الخامس) |
LV & OV حد |
إنذار انتاج | |
سرعة نبض انتاج | |
| 1 | BLSD1210DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12 فولت (9 ~ 15) |
10 | 5 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
| 2 | BLSD1220DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12 فولت (9 ~ 15) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
| 3 | BLSD1230DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12 فولت (9 ~ 15) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
| 4 | BLSD2410DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24 فولت (17 ~ 32) |
10 | 5 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
| 5 | BLSD2420DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24 فولت (17 ~ 32) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
| 6 | BLSD2430DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24 فولت (17 ~ 32) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
| 7 | BLSD3610DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36 فولت (27 ~ 45) |
10 | 5 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
| 8 | BLSD3620DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36 فولت (27 ~ 45) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
| 9 | BLSD3630DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36 فولت (27 ~ 45) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
| 10 | BLSD4810DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48 فولت (37 ~ 55) |
10 | 5 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
| 11 | BLSD4820DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48 فولت (37 ~ 55) |
20 | 10 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
| 12 | BLSD4830DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48 فولت (37 ~ 55) |
30 | 15 | √ | 15 | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | 24p / ص @ 8 قطب |
