| الـ MOQ: | حاسب شخصي 1 |
| السعر: | negotiable |
| العبوة القياسية: | صندوق كرتون |
| فترة التسليم: | كما هو مؤكد |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على التوريد: | 3000pcs / شهر |

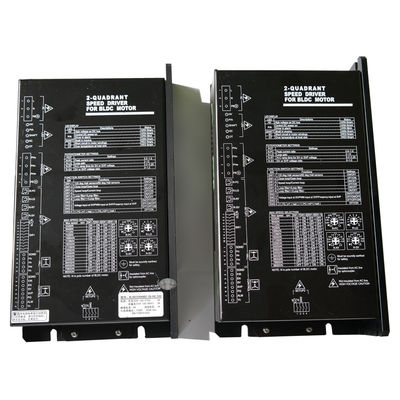

110VAC 2-Quadrant Brushless DC محرك محرك مع حلقة مغلقة السرعة أو حلقة مغلقة حالية ، دائرة مبنية من الأجهزة النقية
قاعدة التسمية:
BLSD 220 01 AC - 2Q - HV - T
BLSD: مشغل سرعة BLDC
220: تصنيف الجهد المتردد (V)
01: تيار الذروة (A)
ADC:التيار المتردد أو التيار المستمر
2Q: وضع القيادة 2-رباعي
HV:HV (الجهد العالي)سلسلة
T: T = -40 ~ + 65 درجة مئوية تا ، غير موسوم = -10 ~ + 45 درجة مئوية تا
وصف:
HV Serires هو محرك سرعة إدخال AC أو DC مع معلمات متغيرة وحلقة PI قريبة من السرعة والتيار.يمكن أن يكون المرجع عبارة عن جهد تناظري 10 فولت أو 0-100٪ PWMكما يمكن أن يكون تردد 0∼3 كيلو هرتز.يمكن ضبط المعلمات عن طريق مفاتيح DIP ومقاييس الجهد مثل رقم القطب والسرعة القصوى ووقت المنحدر ووقت مرشح الحلقة والذروة الحالية وما إلى ذلك ، يتم تقديم الدعامات الوقائية مثل ماس كهربائى ، بداية آمنة ، عكس الاتجاه الآمن وما إلى ذلك.درجات Votage هي 110،220VAC.الدرجات الحالية العاملة هي 8،16،24A.درجة الحرارة المحيطة هي -10 درجة مئوية + 45 درجة مئوية ، -40 درجة مئوية + 65 درجة مئوية.
ميزات:
♦تكنولوجيا Surface-mount صغيرة الحجم ، عالية الحالية.
♦ 2-Quadrant PI التحكم في حلقة قريبة من السرعة بخطي جيد.
♦ ضبط المعلمات المتغيرة لمحركات مختلفة وسهولة الاستخدام.
وظائف التحكم في الرجوع الآمن ، والبدء الآمن ، والتمكين ، والفرامل ، وإشارة السرعةوإخراج وظائف سرعة النبض (PG)، دائرة كهربائية قصيرة وفوق حماية درجة الحرارة ، إنذار.يمكن استخدام مصدر التيار المتردد أو التيار المستمر في نطاق واسع من الجهد ...
♦ ثلاثة أنواع من المدخلات المرجعية: الجهد التناظري ، PWM ، التردد.
♦ يمكن للمستخدم الحصول على سرعة دقيقة للمحرك من خلال وظائف الإخراج لنبض السرعة
♦ مناسب لمحركات BLDC ثلاثية الطور المزودة بأجهزة استشعار القاعة.
♦ استخدام الرقائق الصناعية ومنفذ العزل البصري
برنامج تشغيل السرعة HV Series 2Q BLDC مع المعلمات الثابتة:
| لا. | نموذج | الجهد (VDC) |
وصلت الذروة (أ) |
تابعت (أ) |
بو (W) |
مرجع إدخال |
بحجم (مم) |
|
1 |
BLSD11001AC-2Q-HV * |
110 فولت تيار متردد |
1 | 0.5 | 75 | PWM | W81.5 ، L127 ، H39 |
| 2 | BLSD22001AC-2Q-HV * |
220 فولت تيار متردد |
1 | 0.5 | 155 | PWM | W81.5 ، L127 ، H39 |
| 3 | BLSD11008ADC-2Q-HV * |
110VAC أو 60 ~ 195 فولت تيار مستمر |
8 | 4 | 600 | 0 ~ 10V / PWM / التردد | W142 ، L254 ، H49 |
| 4 | BLSD11016ADC-2Q-HV * |
110VAC أو 60 ~ 195 فولت تيار مستمر |
16 | 8 | 1200 | 0 ~ 10V / PWM / التردد | W142 ، L254 ، H49 |
| 5 | BLSD11024ADC-2Q-HV * |
110VAC أو 60 ~ 195 فولت تيار مستمر |
24 | 12 | 1800 | 0 ~ 10V / PWM / التردد | W142 ، L254 ، H68 |
| 6 | BLSD22008ADC-2Q-HV * |
220VAC أو 60 ~ 385 فولت تيار مستمر |
8 | 4 | 1200 | 0 ~ 10V / PWM / التردد | W142 ، L254 ، H49 |
| 7 | BLSD22016ADC-2Q-HV * |
220VAC أو 60 ~ 385 فولت تيار مستمر |
16 | 8 | 2400 | 0 ~ 10V / PWM / التردد | W142 ، L254 ، H68 |
| 8 | BLSD22024ADC-2Q-HV * |
220VAC أو 60 ~ 385 فولت تيار مستمر |
24 | 12 | 3700 | 0 ~ 10V / PWM / التردد | W142 ، L254 ، H68 |
|
|
