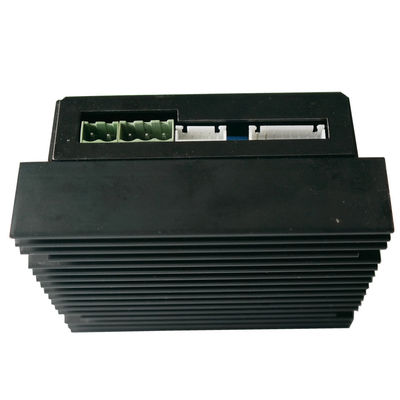

240W 12VDC 3 Phase BLDC Motor Driver Speed ​​التحكم

240W 12VDC 3 Phase BLDC Motor Driver Speed ​​التحكم
240W 12VDC 3 Phase BLDC Motor Driver Speed ​​التحكم 240W 12VDC 3 Phase BLDC Motor Driver Speed ​​التحكم 240W 12VDC 3 Phase BLDC Motor Driver Speed ​​التحكم 240W 12VDC 3 Phase BLDC Motor Driver Speed ​​التحكم

صورة كبيرة :  240W 12VDC 3 Phase BLDC Motor Driver Speed ​​التحكم

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: OWO
إصدار الشهادات: CE, RoHs
رقم الموديل: BLSD1220DC-2Q-S
شروط الدفع والشحن:
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: Negotiable
تفاصيل التغليف: صندوق كرتون
وقت التسليم: كما هو مؤكد
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض: 3000pcs / شهر

240W 12VDC 3 Phase BLDC Motor Driver Speed ​​التحكم

وصف
الجهد االكهربى: 12VDC وصلت الذروة: 20 / أ
تابعت: 10 أ قوة: 240 واط
المدخلات المرجعية: 0 ~ 5 فولت / PWM / التردد الحجم (L * W * H): 108 * 82.5 * 29/108 ** 85 * 54
أجهزة نقية مبنية: نعم
تسليط الضوء:

240W 3 Phase BLDC Motor Driver

,

3 Phase BLDC Motor Driver Speed ​​Control

,

فرش 3 مراحل تحكم محرك تيار مستمر

12V 2-Quadrant ، PI التحكم في الحلقة القريبة ، المعلمات الثابتة محرك تيار مستمر بدون فرش للآلات الأوتوماتيكية



تنويه:

1. حدد تيار الذروة للمحرك: إذا تم تقديم التصنيف Ir الحالي للمحرك ، فعندئذٍ Ip (A) ≧ 2 * Ir (A).
إذا تم تقديم طاقة الخرج المقدرة للمحرك Pr (W) ، فإن Ip (A) ≧ 4 * Pr / Vr.Vr (V) هو الفولطية المقدرة للمحرك.
2. ربع القيادة: يتم استخدام السائقين فقط في الربع.
3. المعلمات الثابتة: سيتم تصنيع المحرك باستخدام معلمات مطابقة للمحرك.يجب تقديمها قبل تقديم الطلب.
أ. عدد القطب للمحرك.الإعداد الافتراضي هو 8 أقطاب.
b.Max نطاق السرعة.الإعداد الافتراضي هو 3000 دورة في الدقيقة عند 8 أقطاب.
c. زاوية تباعد مجسات القاعة.الإعداد الافتراضي هو 120 درجة زاوية.
d.Ramp time (نوع RC) كمرجع SV.الإعداد الافتراضي 0.5 ثانية.
4. إدخال التردد: يمكن إضافة وحدة النقل FV إلى السائق للتحكم في التردد (0-3KHz / TTL) في منفذ SV.
5. تشغيل الفرامل: عند تحويل منفذ BK إلى مستوى منخفض ، سيتوقف المحرك عن العمل بسرعة عن طريق تقصير اللفات من خلال MOSFETs السفلية.يجب أن تكون سرعة المحرك عند الكبح
لا تتجاوز Safe-Brake-Speed ​​Ns (انظر مخطط التوصيل).
6. التداخل من الخيوط: يمكن أن تتشوش إشارات القاعة عن طريق تبديل التيار في خيوط اللفات عندما يكون الطول أكثر من 500 مم.لا تشابكهم معًا.من الأفضل أن
استخدام خيوط محمية.
7. عزل المحرك: مستشعرات القاعة إلى اللفات / مجسات القاعة إلى علبة المحرك / اللفات إلى علبة المحرك
مقاومة العزل> 500MOhm @ 500VDC
قوة عازلة <1mA @ 500VAC / 50-60Hz / 1 دقيقة


وصف:

سلسلة S عبارة عن محرك سرعة مضغوط بسيط مع معلمات ثابتة وتكون 0 ~ 5Vanalog voltage أو 0 ~ 100٪ PWM ، كما يمكن أن يكون تردد 0 ~ 3 كيلو هرتز عن طريق إضافة وحدة FV على PCB. يجب أن يكون رقم عمود المحرك ونطاق السرعة ووقت المنحدر المقدمة قبل تقديم الطلب. درجات الجهد هي 12،24،36،48،60VDC الدرجات الحالية للعمل هي 10،20،30،40،50A درجة الحرارة المحيطة هي -40 ~ 65.



ميزات:



تقنية Surface-mount والحجم الصغير.

♦ 2-Quadrant PI التحكم في حلقة قريبة من السرعة بخطي جيد.

♦ المعلمات المتطابقة لمحركات مختلفة وسهولة الاستخدام.

وظائف التحكم في F / R تمكين ، الفرامل ، مرجع السرعة ، الجهد الزائد ، تحت الجهد ، درجة الحرارة الزائدة ووظائف الإخراج لنبض السرعة (PG) ، التنبيه.

♦ ثلاثة أنواع من المدخلات المرجعية: الجهد التناظري ، PWM ، التردد.

♦ يمكن للمستخدم الحصول على سرعة دقيقة للمحرك من خلال وظائف الإخراج لنبض السرعة

♦ مناسب لمحركات BLDC ثلاثية الطور المزودة بأجهزة استشعار القاعة.

استخدام الرقائق الصناعية

♦ اختيار إضافي لإضافة سرعة عرض لوحة ، يمكن أن تظهر سرعة المحرك ، وسرعة التحكم الحرة ، وتغيير محرك F / R ، وبدء وإيقاف المحرك



قاعدة التسمية:



    BLSD 12 20 DC - 2Q - S -8 -040 -0.5 - TAP
BLSD: مشغل سرعة BLDC

12: الفولطية المقدرة (VDC)

20: حد تيار الذروة (A)

DC: مدخلات طاقة التيار المستمر

2Q: وضع القيادة 2-رباعي

سلسلة S: S (حجم صغير ومعلمة ثابتة)

8: عدد القطب للمحرك

040: أقصى مدى سرعة (دورة في الدقيقة / 100)

0.5: منحدر نوع RC وقت المرجع SV (S)

T: T = -40 ~ + 65 درجة مئوية تا ، غير موسوم = -10 ~ + 45 درجة مئوية تا

ج: A = مستشعر القاعة 60 درجة ، غير موسوم = مستشعر 120 درجة

P: P = 0-3KHz إدخال النبض في SV ، غير موسوم = 0-5V عند SV



S Series 2Q BLDC Speed ​​Driver مع معلمات ثابتة:



لا. نموذج محيط ب
مؤقت
(ج)
الجهد االكهربى
(VDC)
قمة
تيار
حد
(أ)
مستمر
تيار
(أ)
60 درجة / 120 درجة
صالة
المستشعر
F
PWM
(كيلو هرتز)
سرعة PI
الحلقة القريبة
مراقبة
SV
المنحدر
زمن
(س)
SV
نطاق
(الخامس)
LV &
OV
حد
إنذار
انتاج |
سرعة
نبض
انتاج |
الحرارة
مكتب المدير

1

BLSD1205DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
12 فولت
(9 ~ 15)
5 2.5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
2 BLSD1210DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
12 فولت
(9 ~ 15)
10 5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
3 BLSD1215DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
12 فولت
(9 ~ 15)
15 7.5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
4 BLSD1220DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
12 فولت
(9 ~ 15)
20 10 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
5 BLSD1230DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
12 فولت
(9 ~ 15)
30 15 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
6 BLSD2405DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
24 فولت
(17 ~ 32)
5 2.5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
7 BLSD2410DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
24 فولت
(17 ~ 32)
10 5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
8 BLSD2415DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
24 فولت
(17 ~ 32)
15 7.5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
9 BLSD2420DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
24 فولت
(17 ~ 32)
20 10 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
10 BLSD2430DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
24 فولت
(17 ~ 32)
30 15 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
11 BLSD3605DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
36 فولت
(27 ~ 45)
5 2.5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
12 BLSD3610DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
36 فولت
(27 ~ 45)
10 5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
13 BLSD3615DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
36 فولت
(27 ~ 45)
15 7.5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
14 BLSD3620DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
36 فولت
(27 ~ 45)
20 10 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
15 BLSD3630DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
36 فولت
(27 ~ 45)
30 15 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
16 BLSD4805DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
48 فولت
(37 ~ 55)
5 2.5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
17 BLSD4810DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
48 فولت
(37 ~ 55)
10 5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
18 BLSD4815DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
48 فولت
(37 ~ 55)
15 7.5 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
19 BLSD4820DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
48 فولت
(37 ~ 55)
20 10 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب
X
20 BLSD4830DC-2Q-S **** -10 ~ + 45
-40 ~ + 65
48 فولت
(37 ~ 55)
30 15 15 0.1 ~
1.0
0 ~ 5 24p / ص @
8 قطب

















اتصالات نموذجية:
