التحكم في حلقة مغلقة PI لمحرك DC بدون فرشات مع حماية من درجة الحرارة الزائدة

التحكم في حلقة مغلقة PI لمحرك DC بدون فرشات مع حماية من درجة الحرارة الزائدة
التحكم في حلقة مغلقة PI لمحرك DC بدون فرشات مع حماية من درجة الحرارة الزائدة

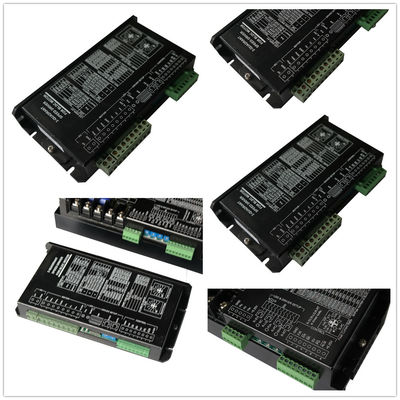

صورة كبيرة :  التحكم في حلقة مغلقة PI لمحرك DC بدون فرشات مع حماية من درجة الحرارة الزائدة

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: OWO
إصدار الشهادات: CE, RoHs
رقم الموديل: BLSD4820DC-2Q-N
شروط الدفع والشحن:
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: Negotiable
تفاصيل التغليف: صندوق كرتون
وقت التسليم: كما هو مؤكد
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض: 3000pcs / شهر

التحكم في حلقة مغلقة PI لمحرك DC بدون فرشات مع حماية من درجة الحرارة الزائدة

وصف
الجهد االكهربى: 48 فولت تيار مستمر تابعت: 10 أ
قوة: 560 واط 60/120 مستشعر القاعة: نعم
التحكم في سرعة PI: نعم توقيت SV Ramp: 0.1 / 0.25 / 0.5 / 1.0 ثانية
حد OV: نعم و PWM: 15 كيلو هرتز
تسليط الضوء:

التحكم الحالي في الحلقة المغلقة لمحركات bldc

,

والتحكم في الحلقة المغلقة لمحرك التيار المستمر بدون فرش

,

والتحكم في الحلقة المغلقة لمحركات bldc

محرك سرعة محرك بتيار مستمر 48 فولت ، وحدة تحكم محرك BLDC لمحرك bldc ثلاثي الأطوار مع مستشعرات القاعة

ميزات:

♦ تقنية Surface-mount وصغر الحجم.

♦ 2-Quadrant PI التحكم في حلقة قريبة من السرعة بخطي جيد.

♦ إعداد معلمة متغيرة لمحركات مختلفة

وظائف التحكم في F / R ، التمكين ، الفرامل ، إشارة السرعة وإخراج وظائف سرعة النبض (PG) ، التنبيه.على مدى حماية درجة الحرارة.

♦ ثلاثة أنواع من المدخلات المرجعية: الجهد التناظري ، PWM ، التردد.

♦ مناسبة لمحرك DC بدون فرشات ثلاثي الأطوار مع مستشعرات القاعة

استخدام الرقائق الصناعية.



وصف:



N Serires هو محرك سرعة مع معلمات متغيرة وحلقة PI قريبة.يمكن أن يكون المرجع هو 0 voltage5V الجهد التناظري أو 0∼100٪ PWM.كما يمكن أن يكون تردد 0∼3 كيلو هرتز بإضافة وحدة FV على PCB.يمكن ضبط المعلمات بواسطة مفاتيح DIP ومقاييس الجهد مثل رقم القطب والسرعة القصوى ووقت المنحدر ووقت مرشح الحلقة وتيار الذروة وما إلى ذلك. درجات Votage هي 12،24،36،48VDC.الدرجات الحالية العاملة هي 5،10،15A.درجة الحرارة المحيطة هي -10 درجة مئوية + 45 درجة مئوية ، -40 درجة مئوية + 65 درجة مئوية





قاعدة التسمية:



    BLSD 48 30 DC - 2Q - N - T ص
BLSD: مشغل سرعة BLDC

48: الفولطية المقدرة (VDC)

20: حد تيار الذروة (A)

DC: مدخلات طاقة التيار المستمر

2Q: وضع القيادة 2-رباعي

ن:سلسلة N (الحجم العادي والمتغيرات المتغيرة)

T: T = -40 ~ + 65 درجة مئوية تا ، غير موسوم = -10 ~ + 45 درجة مئوية تا

P: P = 0-3KHz إدخال النبض في SV ، غير موسوم = 0-5V عند SV



برنامج تشغيل السرعة N Series 2Q BLDC مع المعلمات الثابتة:



لا. نموذج محيط ب
مؤقت
(ج)
الجهد االكهربى
(VDC)
قمة
تيار
حد
(أ)
مستمر
تيار
(أ)
60 درجة / 120 درجة
صالة
المستشعر
F
PWM
(كيلو هرتز)
سرعة PI
الحلقة القريبة
مراقبة
SV
المنحدر
زمن
(س)
SV
نطاق
(الخامس)
LV &
OV
حد
إنذار
انتاج |
سرعة
نبض
انتاج |
1 BLSD1210DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12 فولت
(9 ~ 15)
10 5 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب
2 BLSD1220DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12 فولت
(9 ~ 15)
20 10 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب
3 BLSD1230DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12 فولت
(9 ~ 15)
30 15 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب
4 BLSD2410DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24 فولت
(17 ~ 32)
10 5 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب
5 BLSD2420DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24 فولت
(17 ~ 32)
20 10 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب
6 BLSD2430DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24 فولت
(17 ~ 32)
30 15 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب
7 BLSD3610DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36 فولت
(27 ~ 45)
10 5 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب
8 BLSD3620DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36 فولت
(27 ~ 45)
20 10 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب
9 BLSD3630DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36 فولت
(27 ~ 45)
30 15 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب
10 BLSD4810DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48 فولت
(37 ~ 55)
10 5 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب
11 BLSD4820DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48 فولت
(37 ~ 55)
20 10 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب
12 BLSD4830DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48 فولت
(37 ~ 55)
30 15 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / ص @
8 قطب














تنويه:

1. حدد تيار الذروة للمحرك: إذا تم تقديم التصنيف Ir الحالي للمحرك ، فعندئذٍ Ip (A) ≧ 2 * Ir (A).
إذا تم تقديم طاقة الخرج المقدرة للمحرك Pr (W) ، فإن Ip (A) ≧ 4 * Pr / Vr.Vr (V) هو الفولطية المقدرة للمحرك.
2. ربع القيادة: يتم استخدام السائقين فقط في الربع & Ⅲ.
3. إدخال التردد: يمكن إضافة وحدة النقل FV إلى السائق للتحكم في التردد (0-3KHz / TTL) في منفذ SV.
4. تشغيل الفرامل: عند تحويل منفذ BK إلى مستوى منخفض ، سيتوقف المحرك عن العمل بسرعة عن طريق تقصير اللفات من خلال MOSFETs السفلي.يجب أن تكون سرعة المحرك عند الكبح
لا تتجاوز Safe-Brake-Speed ​​Ns (انظر مخطط التوصيل).
5. التداخل من الخيوط: يمكن أن تتعطل إشارات Hall بتبديل التيار في خيوط اللفات عندما يكون الطول أكثر من 500 مم.لا تشابكهم معًا.من الأفضل أن
استخدام خيوط محمية.
6. عزل المحرك: مستشعرات القاعة إلى اللفات / مجسات القاعة لحالة المحرك / اللفات إلى علبة المحرك
مقاومة العزل> 500MOhm @ 500VDC
قوة عازلة <1mA @ 500VAC / 50-60Hz / 1 دقيقة
