| 5 فولت | جهد الخرج الداخلي للوحة التشغيل |
| م | منفذ خرج إشارة نبض سرعة المحرك ، إشارة نبضة 5 فولت. |
| ض / واو | تناوب منافذ التحكم في الاتجاه.قم بتوصيل المستوى العالي "5V" أو لا يوجد اتصال هو الاتجاه الأمامي ، أو الاتصال 0 V منخفض المستوى أو الاتصال بـ GND هو الاتجاه العكسي. |
| VR | منفذ التحكم في السرعة.تنظيم السرعة الخطية للجهد التناظري 0.1 فولت -5 فولت ، مقاومة الإدخال هي 20 كيلو أوم ، قم بالاتصال بـ GND عند تنظيم سرعة الإدخال PWM ، تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪ |
| GND | تستخدم للتحكم الداخلي للوحة القيادة |
| ماجستير | المرحلة الحركية أ |
| ميغا بايت | المرحلة الحركية ب |
| MC | المرحلة الحركية ج |
| GND | DC- |
| VCC | DC + |
|
3. استخدم الأسلاك المحمية إذا كانت المسافة بين لوحة القيادة أكثر من 50 سم من المحرك ، وإلا فقد يؤدي ذلك إلى قيادة غير طبيعية ، مما يؤثر على الاستخدام العادي. |
|
4. مسافة منفذ التحكم: 2.54 ملم ، مسافة منفذ الطاقة: 3.96 ملم
|
|
5. انتبه إلى العزل بين المحرك MOSFET والمبدد الحراري أو لوحة التثبيت. |
| ملاحظات طلب التقديم: |
|
1. تأكد من أن معلمات الجهد والطاقة للمحرك لا تتجاوز نطاق لوحة القيادة كما هو محدد.
|
|
2. يتم استخدام لوحة القيادة هذه لمحرك بدون مستشعر ثلاثي الأطوار ، ولكنها ليست مناسبة لجميع المحركات بدون فرشاة ثلاثية الطور بدون مستشعر مباشرة.إذا لم يكن تأثير القيادة جيدًا (مثل اهتزاز بدء التشغيل ، أو الرجوع للخلف ، أو تيار عمل تحميل المحرك كبير جدًا ، والسرعة غير مستقرة ، والكفاءة منخفضة ، ولا يمكن بدء التشغيل مع الحمل.) يمكن للعملاء ضبط المقاومة والسعة للوحة القيادة وفقًا للوضع الفعلي لتحقيق أفضل تأثير للقيادة (انظر الملحق لمعرفة كيفية إجراء التعديل)
|

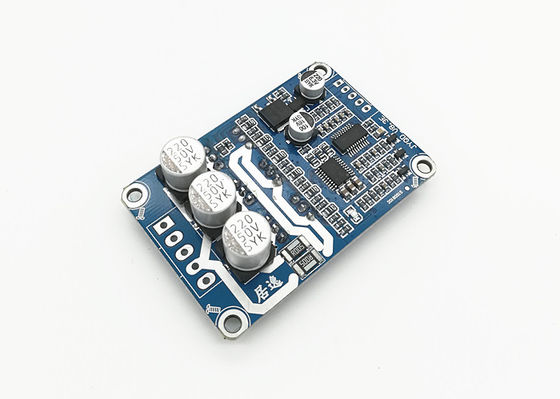

| 3. لوحة القيادة JYQD-V8.3E هي لوحة عارية بدون غلاف ومبدد حرارة.إذا كانت قوة المحرك أقل من 60 واط ، فإنه لا يحتاج إلى إضافة غرفة التبريد ، بل يحتاج فقط إلى ضمان التهوية العادية وعزل الآبار.إذا كانت قوة المحرك أكثر من 60 واط ، فيجب إضافة غرفة التبريد مثل الرسم التخطيطي على النحو التالي. |
