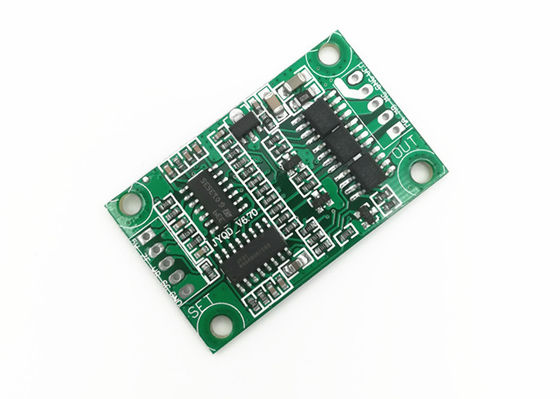

12V-24VDC 3A حجم صغير JYQD-V6.7 محرك BLDC لمحرك BLDC بدون مستشعر
(لمحرك DC بدون فرشات)
| رقم الموديل |
JYQD-V6.7 |
| درجة الحرارة التشغيل. |
-20—85 ℃ |
| جهد التشغيل |
12 فولت / 24 فولت |
| الحد الأقصى الحالي |
3 أ |
| استمرار العمل الحالي |
2 أ |
| · التحكم في سرعة PWM |
تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪ |
| تنظيم سرعة الجهد التناظري |
0-5 فولت |
| خرج إشارة سرعة النبض |
نعم |
ملاحظات طلب التقديم:
1. تأكد من أن معلمات الجهد والطاقة للمحرك لا تتجاوز نطاق لوحة القيادة كما هو محدد.
2. يتم استخدام لوحة محرك BLDC لمحرك بدون مستشعر ثلاثي الأطوار ، ولكنها لا تتناسب مع جميع المحركات بدون فرش ثلاثية الأطوار مباشرة.إذا لم يكن تأثير القيادة جيدًا (مثل اهتزاز بدء التشغيل ، أو الرجوع للخلف ، أو تيار عمل تحميل المحرك كبير جدًا ، والسرعة غير مستقرة ، والكفاءة منخفضة ، ولا يمكن بدء التشغيل مع الحمل.) يمكن للعملاء ضبط المقاومة والسعة للوحة القيادة وفقًا للوضع الفعلي لتحقيق أفضل تأثير للقيادة (انظر المرفق لمعرفة كيفية إجراء التعديل)
3. لوحة القيادة JYQD-V6.7 عبارة عن لوحة عارية بدون غلاف ومبدد حرارة.إذا كانت قوة المحرك أقل من 60 واط ، فإنه لا يحتاج إلى إضافة غرفة التبريد ، بل يحتاج فقط إلى ضمان التهوية العادية وعزل الآبار.إذا كانت قوة المحرك أكثر من 36 واط ، فيجب إضافة غرفة التبريد مثل الرسم التخطيطي على النحو التالي.
4. يرجى ملاحظة أن لوحة القيادة JYQD-V6.7 لا تحتوي على حماية اتصال عكسي ، وسوف تلحق الضرر الدائم بلوحة القيادة إذا تم عكس اتصال القطبية.
5. يمنع منفذ الإخراج 5V الموجود على لوحة التشغيل توصيل الجهاز الخارجي.إنه قابل للتطبيق فقط على مقياس الجهد الخارجي ومفتاح اللوحة لتنظيم السرعة وعكسها.
6. محطة "SC" على لوحة القيادة JYQD-V6.7 هي إشارة خرج نبضة سرعة المحرك (خرج الدفع والسحب) ، والحد الأقصى لتيار الخرج أقل من 5mA.
مخطط لوحة القيادة
الاسلاك الرسم البياني
5 فولت ----- جهد الخرج الداخلي للوحة التشغيل
SC ---- منفذ إخراج إشارة نبض سرعة المحرك ، إشارة نبضية 5 فولت.
1. منفذ التحكم
ض / واو---- الدورية منافذ التحكم في الاتجاه.قم بتوصيل المستوى العالي "5V" أو لا يوجد اتصال هو الاتجاه الأمامي ، أو الاتصال 0 V منخفض المستوى أو الاتصال بـ GND هو الاتجاه العكسي.
VR ---- منفذ التحكم في السرعة.تنظيم السرعة الخطية للجهد التناظري 0.1 فولت -5 فولت ، مقاومة الإدخال هي 20 كيلو أوم ، قم بالاتصال بـ GND عند تنظيم سرعة الإدخال PWM ، تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪
GND—مستعمل للتحكم الداخلي في لوحة القيادة
2. منفذ الطاقة
ماجستير ---- المرحلة الحركية أ
ميغا بايت ---- المرحلة الحركية ب
MC---- المرحلة الحركية ج
GND---- DC-
VCC---- DC +
3. استخدم الأسلاك المحمية إذا كانت المسافة بين لوحة القيادة أكثر من 50 سم من المحرك ، وإلا فقد يؤدي ذلك إلى قيادة غير طبيعية ، مما يؤثر على الاستخدام العادي.
4. مسافة منفذ التحكم: 2.54 ملم ، مسافة منفذ الطاقة: 2.54 ملم
5. انتبه إلى العزل بين المحرك MOSFET والمبدد الحراري أو لوحة التثبيت.
رسومات ذات أبعاد
قم بتنزيل دليل المستخدم JYQD-V6.7
