150W عالية الجهد فرش محرك تيار مستمر سائق PWM تردد 1-20 كيلو هرتز دورة العمل 0-100٪

150W عالية الجهد فرش محرك تيار مستمر سائق PWM تردد 1-20 كيلو هرتز دورة العمل 0-100٪
150W عالية الجهد فرش محرك تيار مستمر سائق PWM تردد 1-20 كيلو هرتز دورة العمل 0-100٪ 150W عالية الجهد فرش محرك تيار مستمر سائق PWM تردد 1-20 كيلو هرتز دورة العمل 0-100٪

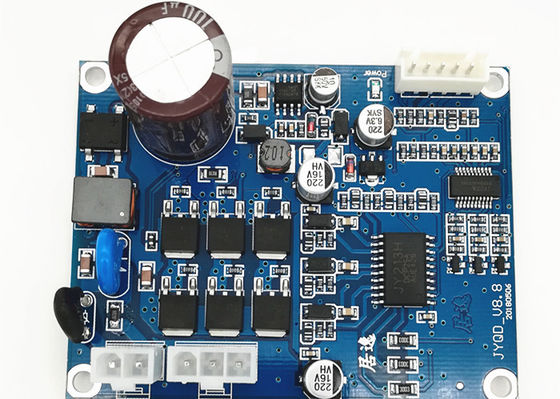

صورة كبيرة :  150W عالية الجهد فرش محرك تيار مستمر سائق PWM تردد 1-20 كيلو هرتز دورة العمل 0-100٪

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: JUYI
رقم الموديل: JYQD-V8.8D
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: حقيبة PE + كرتون
وقت التسليم: 5-10 أيام
شروط الدفع: T / T ، L / C ، باي بال
القدرة على العرض: 1000sets / day

150W عالية الجهد فرش محرك تيار مستمر سائق PWM تردد 1-20 كيلو هرتز دورة العمل 0-100٪

وصف
طاقة كهربائية شغالة: 110 فولت تيار متردد أو 220 فولت تيار متردد العمل الحالي: 0.5 أ
محرك مناسب: محرك غير مستشعر الحجم الكلي: 77 * 60 * 28 ملم
سرعة إخراج إشارة النبض: نعم رقم الموديل: JYQD-V8.8D
تسليط الضوء:

سائق محرك bldc

,

سائق محرك 3 مراحل

110 فولت أو 220 فولت تيار متردد المدخلات 150 واط BLDC لوحة قيادة المحرك لمحرك تيار مستمر بدون مستشعر



رقم الموديل JYQD-V8.8D
جهد التشغيل 110 فولت تيار متردد / 220 فولت تيار متردد
الحد الأقصى الحالي 1 أ
استمرار العمل الحالي 0.5 أ
· التحكم في سرعة PWM تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪
تنظيم سرعة الجهد التناظري 0-5 فولت
حماية OV / LV نعم
خرج إشارة سرعة النبض نعم














الاسلاك الرسم البياني

150W عالية الجهد فرش محرك تيار مستمر سائق PWM تردد 1-20 كيلو هرتز دورة العمل 0-100٪ 0
5 فولت----- جهد الخرج الداخلي للوحة التشغيل
م---- منفذ إخراج إشارة نبض سرعة المحرك ، إشارة نبضية 5 فولت.
ض / واو---- الدورية منافذ التحكم في الاتجاه.قم بتوصيل المستوى العالي "5V" أو لا يوجد اتصال هو الاتجاه الأمامي ، أو الاتصال 0 V منخفض المستوى أو الاتصال بـ GND هو الاتجاه العكسي.
VR---- منفذ التحكم في السرعة.تنظيم السرعة الخطية للجهد التناظري 0.1 فولت -5 فولت ، مقاومة الإدخال هي 20 كيلو أوم ، قم بالاتصال بـ GND عند تنظيم سرعة الإدخال PWM ، تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪
GND—مستعمل للتحكم الداخلي في لوحة القيادة



2. منفذ الطاقة
U / MA---- المرحلة الحركية أ
V / ميجابايت---- المرحلة الحركية ب
W / MC---- المرحلة الحركية ج
تكييف---- لام
تكييف----ن

150W عالية الجهد فرش محرك تيار مستمر سائق PWM تردد 1-20 كيلو هرتز دورة العمل 0-100٪ 1150W عالية الجهد فرش محرك تيار مستمر سائق PWM تردد 1-20 كيلو هرتز دورة العمل 0-100٪ 2

3. استخدم الأسلاك المحمية إذا كانت المسافة بين لوحة القيادة أكثر من 50 سم من المحرك ، وإلا فقد يؤدي ذلك إلى قيادة غير طبيعية ، مما يؤثر على الاستخدام العادي.
4.يمكن أن تكون لوحة تشغيل مدخلات التيار المتردد هي المحرك المدمج في التطبيق
5. انتبه إلى العزل بين المحرك MOSFET والمبدد الحراري أو لوحة التثبيت.

رسومات ذات أبعاد


1. تأكد من أن معلمات الجهد والطاقة للمحرك لا تتجاوز نطاق لوحة القيادة كما هو محدد.
2. يتم استخدام لوحة القيادة هذه لمحرك بدون مستشعر ثلاثي الأطوار ، ولكنها ليست مناسبة لجميع المحركات بدون فرشاة ثلاثية الطور بدون مستشعر مباشرة.إذا لم يكن تأثير القيادة جيدًا (مثل اهتزاز بدء التشغيل ، أو الرجوع للخلف ، أو تيار عمل تحميل المحرك كبير جدًا ، والسرعة غير مستقرة ، والكفاءة منخفضة ، ولا يمكن بدء التشغيل مع الحمل.) يمكن للعملاء ضبط المقاومة والسعة للوحة القيادة وفقًا للوضع الفعلي لتحقيق أفضل تأثير للقيادة (انظر المرفق لمعرفة كيفية إجراء التعديل)

3. لوحة القيادة JYQD-V8.8 عبارة عن لوحة عارية بدون غلاف ومبدد حرارة.إذا كانت قوة المحرك أقل من 60 واط ، فإنه لا يحتاج إلى إضافة غرفة التبريد ، بل يحتاج فقط إلى ضمان التهوية العادية وعزل الآبار.إذا كانت قوة المحرك أكثر من 60 واط ، فيجب إضافة غرفة التبريد مثل الرسم التخطيطي على النحو التالي.
4. يحظر منفذ الإخراج 5V على لوحة التشغيل توصيل جهاز خارجي.إنه قابل للتطبيق فقط على مقياس الجهد الخارجي ومفتاح اللوحة لتنظيم السرعة وعكسها.
5. المحطة الطرفية "M" على لوحة التشغيل JYQD-V8.8 هي إشارة خرج نبضة سرعة المحرك (خرج الدفع والسحب) ، والحد الأقصى لتيار الخرج أقل من 5mA.



150W عالية الجهد فرش محرك تيار مستمر سائق PWM تردد 1-20 كيلو هرتز دورة العمل 0-100٪ 3


قم بتنزيل دليل المستخدم JYQD-V8.8
