JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي

JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي
JYQD_V7.3E3 12V 36V 15A 500w Brushless Motor Controller
JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي

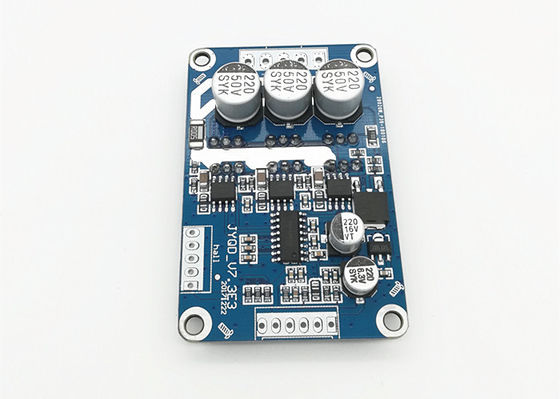

صورة كبيرة :  JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: JUYI
رقم الموديل: JYQD-V7.3E3
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: حقيبة PE + كرتون
وقت التسليم: 5-10 أيام
شروط الدفع: T / T ، L / C ، باي بال
القدرة على العرض: 1000sets / day

JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي

وصف
طاقة كهربائية شغالة: 24VDC العمل الحالي: 15 أ
التحكم في سرعة PWM: دورة العمل 0-100٪ سرعة إخراج إشارة النبض: نعم
شكل: مستطيل اللون: أزرق
تسليط الضوء:

وحدة تحكم في المحرك بدون فرش 500 واط

,

وحدة تحكم في المحرك بدون فرش 500 واط

,

12 فولت إلى 36 فولت 500 واط وحدة تحكم في محرك التيار المستمر بدون فرش

24VDC 15A الحالي PWM سرعة التحكم في قاعة تأثير BLDC موتور لوحة القيادة JYQD-V7.3E3

الموديل: JYQD-V7.3E3
درجة حرارة التشغيل (℃): -20 - 85
جهد التشغيل (V): 24V
أقصى قوة: 500 واط
التشغيل المستمر الحالي: 15 أ
تنظيم سرعة PWM: (1-20 كيلو هرتز) دورة التشغيل 0-100٪
تنظيم سرعة الجهد التناظري (V): 0-5V
خرج إشارة نبضة السرعة: نعم

التطبيقات:
مروحة BLDC
محرك BLDC
مروحة تبريد BLDC
BLDC جزازة العشب
منفاخ الطرد المركزي BLDC

JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي 0JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي 1



الاسلاك الرسم البياني
JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي 2
1. منفذ التحكم
5 فولت - جهد الخرج الداخلي للوحة السائق ، أو مقياس الجهد الخارجي أو التبديل لتعديل السرعة وعكس العملية

ض / واو —تدوير منافذ التحكم في الاتجاه.قم بتوصيل المستوى العالي "5V" أو لا يوجد اتصال هو الاتجاه الأمامي ، أو الاتصال 0 V منخفض المستوى أو الاتصال بـ GND هو الاتجاه العكسي.

VR - منفذ التحكم في السرعة.تنظيم السرعة الخطية للجهد التناظري 0.1 فولت -5 فولت ، مقاومة الإدخال هي 20 كيلو أوم ، قم بالاتصال بـ GND عند تنظيم سرعة الإدخال PWM ، تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪

EL—تمكين التحكم في المنفذ.قم بتوصيل 5 فولت أو عدم الاتصال للسماح بالتشغيل ، قم بتوصيل GND لمنع التشغيل.

الإشارة- خرج إشارة سرعة النبض

GND—مستعمل للتحكم الداخلي في لوحة القيادة

2. منفذ الطاقة
MA ---- المرحلة الحركية أ
MB ---- المرحلة الحركية ب
MC ---- المرحلة الحركية ج
GND ---- DC-
VCC ---- DC +



3: منفذ مستشعر القاعة
ها --- القاعة أ
Hb --- القاعة ب
HC --- القاعة ج
GND - GND
5V - خرج 5V



رسومات ذات أبعاد
JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي 3

إرشادات التطبيق
1. تأكد من أن معلمات الجهد والطاقة للمحرك لا تتجاوز النطاق كما هو محدد.
2. قابل للتطبيق على محرك تيار مستمر بدون فرش مع قاعة عند 120 درجة ، وليس كل تسلسل خط القاعة الخاص بالمصنعين متطابق ، يمكنك ضبط تسلسل خط القاعة أو تسلسل خط ثلاثي الطور للمحرك وفقًا للوضع الفعلي ، لتحقيق أفضل تأثير قيادة.
3. JYQD-V7.5E عبارة عن لوحة للقيادة بدون غلاف ومبدد حرارة ، ويمكنها دفع المحرك أقل من 100 واط دون أي غرفة تبريد ، ولكنها تحتاج إلى تهوية عادية.
4. يحظر منفذ الإخراج 5V على لوحة القيادة لتوصيل معدات الطاقة الخارجية.إنه قابل للتطبيق فقط على مقياس الجهد الخارجي أو مفتاح ضبط السرعة ،عكس وتمكين العملية















JYQD_V7.3E3 12V 36V 15A 500w فرش موتور المراقب المالي 4
