| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | كرتون + رغوة التعبئة |
| فترة التسليم: | 5-30days |
| طريقة الدفع: | T / T ، L / C. |
دلالات النماذج:
OWM86BLS01
OWM: محرك OWO
86: حجم الإطار 86 مم
BLS: محرك تيار مستمر بدون فرش
01: رقم المسلسل
| نوع اللف | دلتا |
| زاوية تأثير القاعة | 120 درجة زاوية كهربائية |
| رمح نفد | 0.05 مم |
| اللعب الشعاعي | 0.02 مم @ 450 جرام |
| انهاء اللعب | 0.08 مم @ 450 جرام |
| أقصى قوة شعاعية | 220N @ 20mm من الحافة |
| أقصى قوة محورية | 60N |
| فئة العزل | الصف ب |
| قوة عازلة | 500VDC لمدة دقيقة واحدة |
| مقاومة العزل | 100MΩ دقيقة ، 500VDC |
التوصيل الكهربائي:
| رقم الرصاص | لون الرصاص | مقياس الرصاص | وظيفة | وصف |
| 1 | أحمر |
UL1007 26AWG |
Vcc | جهد إمداد القاعة |
| 2 | أزرق | القاعة أ | ||
| 3 | أخضر | القاعة ب | ||
| 4 | أبيض | القاعة ج | ||
| 5 | أسود | GND | ارضية حساسات القاعة | |
| 6 | أصفر و Y / W |
UL1007 20AWG |
المرحلة أ | |
| 7 | أحمر و R / W | المرحلة ب | ||
| 8 | أسود وبي / دبليو | المرحلة ج |
المواصفات الإلكترونية:
| نموذج | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| عدد الاقطاب | 8 | 8 | 8 | 8 |
| عدد المرحلة | 3 | 3 | 3 | 3 |
| الفولطية المقدرة VDC | 48 | 48 | 48 | 48 |
| السرعة المقدرة RPM | 3000 | 3000 | 3000 | 3000 |
| تصنيف عزم الدوران نيوتن متر | 0.35 | 0.7 | 1.4 | 2.1 |
| تصنيف القوة W | 110 | 220 | 440 | 660 |
| ذروة عزم الدوران نيوتن متر | 1.05 | 2.1 | 4.2 | 6.3 |
| تيار الذروة أ | 11 | 19 | 33 | 55 |
| خط لخط المقاومة أوم | 1.05 | 0.36 | 0.2 | 0.16 |
| خط إلى خط الحث mH | 2.2 | 1.05 | 0.48 | 0.3 |
| ثابت عزم الدوران Nm / A | 0.1 | 0.11 | 0.13 | 0.11 |
| رجوع EMF | 10.5 | 11.5 | 13.5 | 11.5 |
| الدوار القصور الذاتي g.cm2 | 400 | 800 | 1600 | 2400 |
| طول الجسم (L) ملم | 58 | 71 | 98 | 125 |
| الوزن كجم | 1.5 | 1.85 | 2.6 | 4 |
العناصر المذكورة أعلاه هي منتجات قياسية ، يمكننا تصميمها وتقديمها حسب طلب العميل.

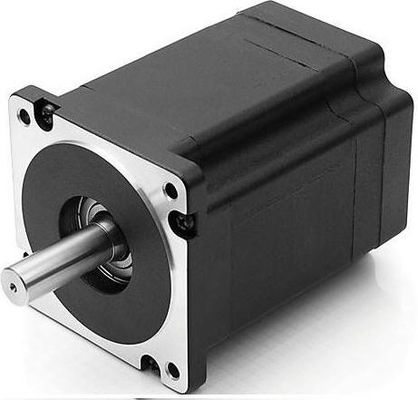

يمكن استخدام محرك BLDC من سلسلة 86 مم على نطاق واسع مع الأتمتة الصناعية وصمامات المضخة والمعدات الشمسية
|
|
