تفاصيل المنتج:
|
| نوع لف: | نجمة | رمح نفد: | 0.025 ملم |
|---|---|---|---|
| اللعب الشعاعي: | 0.02 مم @ 450 جرام | انهاء اللعب: | 0.08 مم @ 450 جرام |
| أقصى قوة شعاعية: | 15N @ 10mm من الحافة | أقصى قوة محورية: | 10 ن |
| فئة العزل: | الصف ب | قوة عازلة: | 500VDC لمدة دقيقة واحدة |
| مقاومة العزل: | 100MΩ دقيقة ، 500VDC | ||
| تسليط الضوء: | nema 17 bldc,محرك nema 17 بدون فرش,محرك nema 17 bldc |
||

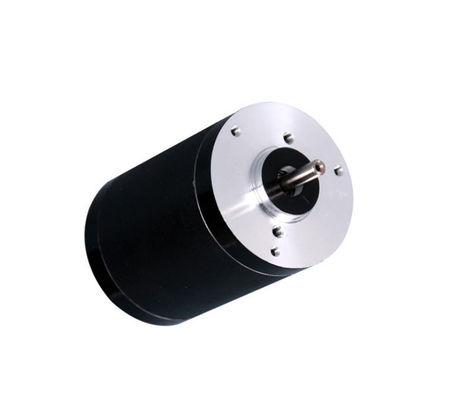

42mm Round Flange Brushless Motor ، محركات Outrunner بدون فرش تستخدم لمرشح هواء السيارة الهندسي
42mm جولة العاصمة فرش السيارات
ميزات:
كثافة طاقة عالية ، معيار NEMA17 ، هيكل ربط
◆ المواصفات العامة
| نوع اللف | نجمة | |
| زاوية تأثير القاعة | 120 درجة زاوية كهربائية | |
| رمح نفد | 0.025 مم | |
| اللعب الشعاعي | 0.02 مم @ 450 جرام | |
| انهاء اللعب | 0.08 مم @ 450 جرام | |
| ماكس.قوة شعاعية | 15N @ 10mm من الحافة | |
| ماكس.القوه المحوريه | 10N | |
| فئة العزل | الصف ب | |
| قوة عازلة | 500VDC لمدة دقيقة واحدة | |
| مقاومة العزل | 100MΩ دقيقة ، 500VDC | |
◆ التوصيل الكهربائي
| رقم الرصاص | لون الرصاص | مقياس الرصاص | وظيفة | وصف |
| 1 | أزرق | UL1007 26AWG | Vcc | جهد إمداد مجسات القاعة |
| 2 | الأصفر | القاعة أ | ||
| 3 | بنى | القاعة ب | ||
| 4 | أحمر | القاعة ج | ||
| 5 | أخضر | GND | ارضية حساسات القاعة | |
| 6 | أحمر | UL1007 22AWG | المرحلة ش | |
| 7 | بنى | المرحلة الخامسة | ||
| 8 | أسود | المرحلة W |
◆ المواصفات الكهربائية
| نموذج | OWM42RBL30 | OWM42RBL60 | OWM42RBL85 | OWM42RBL93 | ||||
| عدد الاقطاب | 8 | 8 | 8 | 8 | ||||
| عدد المرحلة | 3 | 3 | 3 | 3 | ||||
| الفولطية المقدرة VDC | 24 | 36 | 24 | 24 | ||||
| السرعة المقدرة RPM | 3500 | 4000 | 4000 | 6300 | ||||
| عزم الدوران المستمر للمماطلة mN.m | 21.6 | 96 | 180 | 138 | ||||
| عزم الدوران المقدر mN.m | 18 | 80 | 150 | 115 | ||||
| تصنيف القوة W | 6.5 | 32 | 62 | 76 | ||||
| ذروة عزم الدوران mN.m | 60 | 240 | 450 | 500 | ||||
| تيار الذروة أ | 1.5 | 5 | 7.5 | 10 | ||||
| خط لخط المقاومة أوم | 9.8 | 1.6 | 0.71 | 0.325 | ||||
| خط إلى خط الحث mH | 7.5 | 1.94 | 0.86 | 0.36 | ||||
| ثابت عزم الدوران mNm / A | 48.7 | 38.5 | 38.6 | 28.7 | ||||
| الجمود الدوار g.cm2 | 24 | 48 | 84 | 94 | ||||
| طول الجسم مم | 30 | 60 | 85 | 93 | ||||
| الكتلة كجم | 0.25 | 0.4 | 0.7 | 0.8 | ||||
◆الأبعاد:
تطبيق:
صناعة السيارات: فلتر هواء السيارة الهندسية
صناعة الأجهزة المنزلية: مجفف الشعر
صناعة الأتمتة الصناعية: مكونات إلكترونية ، أبواب أوتوماتيكية
الصناعة الطبية: محلل الكيمياء الحيوية ، محلل أمراض الدم ، أجهزة الطرد المركزي
صناعة الأدوات العلمية: كاشف غاز المناجم ، أدوات تحليلية لجودة الفحم ، كاشف البيئة ، أجهزة كمبيوتر دقيقة مدمجة
أخرى: صناعة التصحيح البصري ، إلخ.
الأسماء ذات الصلة:
تركيب جهاز كهربائي بدون فرش |جهاز كهربائي بدون فرشاة لمحلل الكيمياء الحيوية |يستخدم محلل خلايا الدم آلة فرش السيارات
