تفاصيل المنتج:
|
| الفولطية: | 24 فولت | التصنيف الحالي: | 7 أ |
|---|---|---|---|
| سرعة المحرك: | 22000 دورة في الدقيقة | قيادة السيارات: | 3 مراحل محرك DC بدون فرشات |
| وضع الكره: | NMB كروي عالية السرعة | الضوضاء: | 80 ديسيبل |
| الوزن الصافي: | 490 جرام | درجة IP: | IP 54 |
| تسليط الضوء: | 24 فولت مروحة تبريد منفاخ بدون فرشاة,مروحة تبريد 24 فولت تيار مستمر,مروحة تبريد بالطرد المركزي |
||

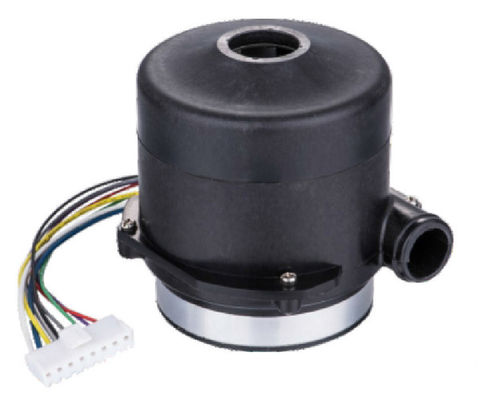

آلة تنفس 24VDC ، مضخة هواء ، معدات التبريد منفاخ هواء بدون فرش مع محمل كروي NBM
1: ميزات منفاخ الهواء DC بدون فرشات:
1: محمل كروي متخصص عالي السرعة عالي السرعة (NMB) يوفر عمر خدمة طويل وضوضاء أقل
2: ارتفاع الضغط وتدفق الهواء الناتج عن طريق تصميم الحجم الصغير
3: كفاءة عالية ، أكثر كفاءة بكثير من منفاخ محرك الفرشاة
4: الموثوقية العالية ، وحدة التحكم المتخصصة تجعل العمل أكثر موثوقية
5: ذكي عالي ، تنظيم سرعة PWM ، انعكاس إيجابي ، ملاحظات إشارة PG ، تحكم ذكي
2: تطبيقات منفاخ الهواء DC بدون فرشات:
1: وسادة هوائية عازلة
2: الأقرب الذكي
3: مصاصة البلغم الكهربائية
4: نظام تهوية مركزي
5: منقي الهواء
6: مجفف الأيدي
7: آلة فقاعة الهواء
8: جهاز تهوية
9: مكنسة كهربائية
10: جهاز التنفس
11: مضخة هواء
12: معدات التبريد
3: معلمات المنتجات
| نموذج | OWB9290-24 | OWB9290-48 |
| الفولطية | 24VDC | 48VDC |
| التصنيف الحالي (مفتوح) | 7 أ | 3.9A |
| تدفق الهواء (مفتوح) | 33 م3/ ح | 35 م3/ ح |
| سرعة المحرك (مفتوحة) | 22000 دورة في الدقيقة | 24000 دورة في الدقيقة |
| التصنيف الحالي (مغلق) | 3.4 أ | 2.2 أ |
| ضغط الهواء (مغلق) | 10.5 كيلو باسكال | 12 كيلو باسكال |
| سرعة المحرك (مغلق) | 25800 دورة في الدقيقة | 27300 دورة في الدقيقة |
| عمود المحرك | 4 | 4 |
| مقاومة المرحلة | 0.82 أوم | 1.53 أوم |
| الضوضاء | 80 ديسيبل | 80 ديسيبل |
| وضع الكره | NMB كروي عالية السرعة | |
| محرك القيادة | 3 مراحل محرك DC فرش | |
| زاوية مستشعر القاعة | 120 درجة | |
| RPM- نبض | 1 هرتز = 30 دورة في الدقيقة | |
| نوع اللف | دلتا | |
| لف تحمل الجهد | 500VDC (دقيقة واحدة) | |
| فئة العزل | فئة F | |
| وزن المنفاخ | 490 جرام | |
| درجة IP | IP54 | |
| درجة حرارة التشغيل | -20 ℃ ~ 50 ℃ | |
| عمر الخدمة (أقل من 40 ℃) | 10000 ساعة | |
4: أداء المنتجات
OWB9290 فترة تبديل منفاخ DC بدون فرشات
OWB9290 منحنيات أداء منفاخ DC بدون فرشات
5: الأبعاد الكلية
6: مخطط الأسلاك
| دبوس 4 | أحمر | + 5 فولت |
| دبوس 5 | أرجواني | القاعة أ |
| دبوس 6 | أخضر | القاعة ب |
| دبوس 7 | اللون الرمادي | القاعة ج |
| دبوس 8 | أسود | GND |
| دبوس 1 | الأصفر | المرحلة الحركية أ |
| دبوس 2 | أزرق | المرحلة الحركية ب |
| دبوس 3 | أبيض | المرحلة الحركية ج |
7: الانتباه
1: لا تعمل تحت ضغط الهواء الأقصى ، فتدفق الهواء صغير جدًا عند أقصى ضغط هواء ، وهو غير آمن للاستخدام.
2: إضافة مرشح إرفاق بالمدخل يجعل عمر خدمة النافخ أطول.
3: اتجاه الدوران الصحيح هو CCW
4: لا تستخدم المنفاخ في درجات الحرارة العالية والرطوبة العالية والمجالات المغناطيسية العالية
5: يرجى استخدام مصدر طاقة مناسب للمنفاخ.
6: يرجى الاتصال بنا للحصول على نموذج سائق / وحدة تحكم suitbale.
