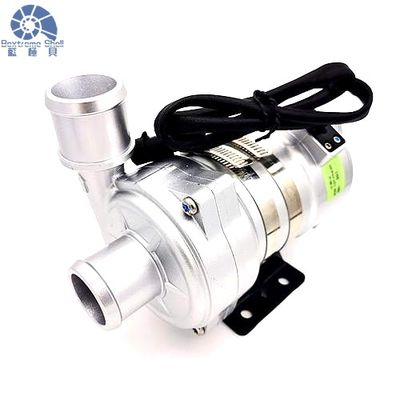

OWP-BL43-200 مضخة المياه الإلكترونية الثابتة 24VDC 250W الرأس العالي 16M.

OWP-BL43-200 مضخة المياه الثابتة 24VDC 250W الرأس العالي 16M لتداول الجليكول.

وصف المنتج

OWP-BL43-200مضخة المياه للسيارات 24 فولت، وهو حل موثوق وفعال مصمم خصيصا لأنظمة تبريد السيارات.تم تصميم هذه المضخة المائية لتوفير أداء التبريد الأمثل لمحرك سيارتكلضمان التشغيل الموثوق به في مختلف ظروف القيادة.

الخصائص

المعلم

منحنى الأداء

الوصف التقني (الأجزاء ذات الصلة التي تتلامس السائل)

غطاء رأس المضخة: سبيكة الألومنيوم

المحرك: PPS + GF

تجويف الدرع: PPS + GF

غلاف العمود: مواد مركبة من الكربوروندوم

العمود: الفولاذ المقاوم للصدأ ((3CR14) العمود

غطاء المغناطيس: كبسولة بلاستيكية PPS

حلقة الختم: EPDM

جهاز القيادة (بما في ذلك المحرك)

الدوار القائم: مغناطيس مغطى بالبلاستيك PPS

مسامير ومحار: SUS 304 من الفولاذ المقاوم للصدأ

محرك القيادة: محرك بدون فرشاة

إطار سلك محرك: PPA GF

محفظة المضخة: غلاف الألومنيوم المصبوب بالشحن مع الرمل والجفاف + طبقة مسحوق PE.

العصا: قاعدة فولاذية

حلقة العقدة: US 304 الفولاذ المقاوم للصدأ

مقاومة للماء بناءً على تصنيف IP68 (en60529)

نموذج المرفق: AMP282104-1 (المطابقة AMP282080-1)

قطر الفوهة: 40mm (1.5 بوصة)

الرسم الأبعاد

إرشادات التطبيق

مضخات سلسلة OWP-BL43-200 هي مضخات طرد مركزي تتطلب ملء مسبقالمضخة التي تم تركيبها في أدنى موقع في النظام لضمان أن الدواسة دائماغمر في السائل، أو ملء المضخة مسبقا قبل تشغيل.

1: لا ينبغي أن تكون المضخة تعمل على الجفاف ، على الرغم من أنها يمكن أن تعمل على الجفاف لمدة 15 دقيقة (بعد 15 دقيقة من العمل على الجفاف ، سيتوقف تلقائيًا) ، ستصدر عملية التشغيل الجفاف ضوضاء ،أيضا زيادة الاحتكاك إلى العمود و غطاء العمود.

2:استخدم أنبوب القطر الموصى به لربط مدخل المضخة ، إذا كنت تستخدم مدخل مضخة خرطوم أصغر قطرًا ، بسبب الضغط السلبي في المضخة ،الهواء الخارجي يسهل دخول المضخة من خلال خط الأنابيب، وسوف تجعل أداء المضخة تدهور، وأيضا فقاعات الهواء تجعل الضرر المضخة.

3: كما ينظر إليه من اتجاه مدخل المضخة ، يدور الدفة في اتجاه عقارب الساعة (انظر السهم على منفذ الخروج).

4: يمكن تركيب المضخة عمودياً أو أفقياً (انظر الشكل 1) عندما يتم تركيبها عمودياً ، يجب أن يكون منفذ الإخراج إلى الأعلى.

5:من أجل تجنب الجفاف (التعثر الهوائي في الدفة) ، يجب أن يكون منفذ مضخة المياه عموديًا أو في الجزء العلوي من الدفة (انظر الشكل 1).

6: يجب تركيب الأنابيب المتصلة عمودياً (أو بدون مرفق في 20 سم)يتم تفريغها بسهولة ، لا ينبغي استخدام أنبوب الخروج أقل من 90 درجة من الكوع (انظر الشكل 2).

7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع سائل الشوائب الكبيرة الحبوب كوسيط سائل.
