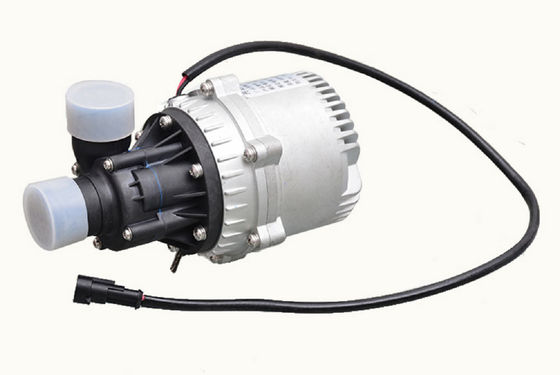

مضخة مياه كهربائية OWP-702B 210W للخدمة الشاقة لبطارية الحافلة / الشاحنة الكهربائية ونظام تبريد جهاز التحكم


■ التطبيقات
تستخدم على نطاق واسع في الحافلات الهجينة وسيارات الركاب الهجينة والمركبات الكهربائية والقطارات والسفن وأنظمة تدوير التدفئة والتبريد الأخرى.

■ الميزات
◆ مضخة طرد مركزي
◆ انتقال القوة المغناطيسية
◆ محرك DC بدون فرش عالي الكفاءة ، استهلاك منخفض للطاقة ، كفاءة عالية ، عمر خدمة طويل.
◆ مع درجة حرارة تشغيل واسعة النطاق
◆ التحكم في سرعة إشارة PWM (اختياري)
◆ خرج إشارة التشخيص (اختياري)
◆ مع التحكم في التدفق المستمر
◆ حماية قطبية عكسية
◆ حماية التشغيل الجاف
◆ زيادة الجهد ، على الحماية الحالية
◆ حماية من درجة الحرارة الزائدة (درجة حرارة متوسطة ≤ 85 ℃)

■ الوصف الفني (الأجزاء ذات الصلة الملامسة للسائل)
مبيت رأس المضخة: PPS + GF
المكره: PPS + GF
تجويف الدرع: PPS + GF
كم رمح: مواد مركبة راتنج الكربون
رمح: رمح الفولاذ المقاوم للصدأ
السكن المغناطيس: كبسولات بلاستيكية من النايلون
حلقة الختم: EPDM

■ جهاز القيادة (بما في ذلك المحرك)
مغناطيس كهربائي للقيادة: مغناطيس كبسولات بلاستيك من النايلون
البراغي والصواميل: الفولاذ المقاوم للصدأ SUS 304
محرك القيادة: محرك بدون فرش
إطار سلك المحرك: PPA GF
مبيت المضخة: علبة ألومنيوم مصبوبة بالقالب مع سفع رملي وأنودة.

كتيفة: فولاذ
طوق القوس: الفولاذ المقاوم للصدأ 304 الأمريكي
مقاوم للماء على أساس تصنيف IP67 (en60529)
نموذج الموصل: AMP282104-1 (التوصيل المتطابق AMP282465-1)
قطر الفوهة: 38 مم (1.5 بوصة)


■ تعليمات التركيب
مضخات سلسلة OWP-702B هي مضخات طرد مركزي تتطلب تعبئة مسبقة ،
يتم تثبيت المضخة في أدنى موضع في النظام لضمان غمر المكره دائمًا في السائل ، أو ملء المضخة مسبقًا قبل تشغيل الطاقة.

1: لا ينبغي أن تكون المضخة جافة ، على الرغم من أنها يمكن أن تجف لمدة 20 دقيقة (بعد 20 دقيقة من التجفيف ، ستتوقف تلقائيًا) ، سيؤدي التشغيل الجاف إلى حدوث ضوضاء ، كما يزيد من التآكل في العمود وجلبة العمود.

2: استخدم أنبوب القطر الموصى به الذي يربط مدخل المضخة ، إذا كنت تستخدم مدخل مضخة خرطوم قطره أصغر ، نظرًا للضغط السلبي في المضخة ، فإن دخول الهواء الخارجي أسهل إلى المضخة عبر خط الأنابيب ، مما يؤدي إلى تدهور أداء المضخة ، وكذلك فقاعات الهواء تلحق الضرر بالمضخة.

3: كما يُرى من اتجاه مدخل المضخة ، تدور دولاب الدفع في اتجاه عقارب الساعة (انظر السهم الموجود على منفذ المخرج).

4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند تركيبها عموديًا ، يجب أن يكون منفذ المخرج صاعدًا.

5: من أجل تجنب التشغيل الجاف (الهواء عالق في المكره) ، يجب أن يكون منفذ مخرج مضخة المياه عموديًا أو في الجزء العلوي من المكره.(انظر الشكل 1)

6: يجب تثبيت الأنبوب المتصل رأسياً (أو عدم وجود كوع في 20 سم) لتسهيل تفريغ الهواء ، ولا ينبغي استخدام أنبوب المخرج أقل من 90 درجة (انظر الشكل 2).

7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع سائل شوائب الحبوب الكبيرة كوسيط سائل.


الشكل 1 الشكل 2

■ درجة الحرارة معامل
درجة حرارة السائل المتوسطة: -40 درجة فهرنهايت إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
درجة حرارة العمل المحيطة: -40 درجة فهرنهايت إلى + 120 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 248 درجة فهرنهايت)
درجة حرارة التخزين: -40 درجة فهرنهايت إلى +70 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت)
(حتى 100 ℃ ، لكنها ستقصر من عمر الخدمة)
■ ضغط النظام
-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
عمر الخدمة أكثر من 20000 ساعة بناءً على الفولتية المقدرة ودرجة الحرارة المحيطة 36 درجة (86 درجة فهرنهايت).
■ مجال الجهد الكهربائي
مضخة مياه مصنفة 24 فولت ، نطاق عملي 18 فولت - 28 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة ، إلا أن الجهد الزائد أو المنخفض جدًا ودرجة الحرارة سيؤثران على عمر خدمة المحرك ، لا يمكن أن تتعرض المضخة للإشعاع الحراري المحيط.

سائل متوسط: خليط سائل (ماء يحتوي على أقل من 60٪ جلايكول)


■المعلمة الكهربائية









نموذج الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):







الشكل 3

حجم السلك الموصى به هو (بناءً على انخفاض الجهد بنسبة 3٪)





* طول السلك يعني المسافة من المضخة إلى البطارية

■ الانتباه
1. درجة حرارة العمل المحيطة: -40 --120 ℃ ، يجب أن تحاول تجنب ما يقرب من ثلاثة عناصر حفاز ، ونظام أنبوب تفريغ الغاز والمحرك أثناء التثبيت ، وضمان درجة حرارة بيئة العمل.
2- يجب أن يكون موضع تركيب مضخة الماء قريبًا قدر الإمكان من مستوى الماء المنخفض ، لإطالة عمر خدمة المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئة المتربة ، والغبار ضار لتقليل عمر الخدمة
5. انتبه إلى نقاء الماء ، وتجنب الازدحام وسد المكره لتقليل عمر خدمة المضخة

■ معلمة الأداء

• البعد الخارجي

• هيكل المضخة

• التركيب المفضل
