| الـ MOQ: | 1 مجموعات |
| فترة التسليم: | 5 ايام |
| طريقة الدفع: | L / C ، T / T |
| القدرة على التوريد: | 500sets / يوم |
اتصل بنا للحصول على الدعم الفني !!!!
■ التطبيقات
تستخدم على نطاق واسع في الحافلات الهجينة وسيارات الركاب الهجينة ومركبة خلايا الوقود والمركبات الكهربائية والقطارات والسفن وأنظمة تدوير التدفئة والتبريد الأخرى.
■ الميزات

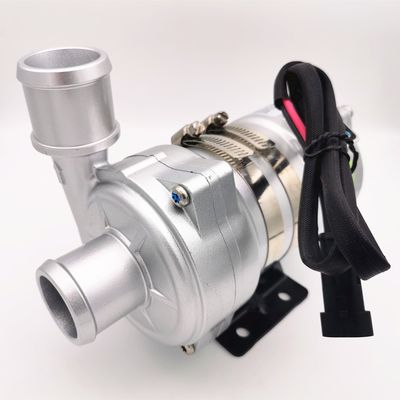

◆ مضخة طرد مركزي
◆ انتقال القوة المغناطيسية
◆ محرك DC بدون فرش عالي الكفاءة ، استهلاك منخفض للطاقة ، كفاءة عالية ، عمر خدمة طويل.
◆ مع درجة حرارة تشغيل واسعة النطاق
◆ التحكم في سرعة إشارة PWM
◆ خرج إشارة التشخيص
◆ مع التحكم في التدفق المستمر
◆ حماية قطبية عكسية
◆ حماية التشغيل الجاف
◆ زيادة الجهد ، على الحماية الحالية
◆ الزائد ، حماية درجة الحرارة الزائدة
■ الوصف الفني (الأجزاء ذات الصلة الملامسة للسائل)
الإسكان رأس المضخة: يموت الصب سبائك الألومنيوم
المكره: PPS + GF
تجويف الدرع: PPS + GF
كم رمح: المواد المركبة الكربوراندوم
العمود: عمود من الفولاذ المقاوم للصدأ (3CR14)
السكن المغناطيس: كبسولات بلاستيكية PPS
حلقة الختم: EPDM
EMC: الدرجة 3
الضوضاء: ≤61 ديسيبل
■ جهاز القيادة (بما في ذلك المحرك)
دوار القيادة: مغناطيس مغلف بالبلاستيك PPS
البراغي والصواميل: الفولاذ المقاوم للصدأ SUS 304
محرك القيادة: محرك DC بدون فرشات
إطار سلك المحرك: PPA GF
مبيت المضخة: علبة ألومنيوم مصبوبة بالقالب مع سفع رملي وأنودة + طلاء مسحوق PE ..
كتيفة: فولاذ
طوق الحامل: فولاذ مقاوم للصدأ 304 أمريكي
مقاوم للماء على أساس تصنيف IP68 (en60529)
نموذج الموصل: AMP282106-1 (التوصيل المتطابق AMP282088-1)
قطر الفوهة: 38 مم (1.5 بوصة)
■ درجة الحرارة معامل
درجة حرارة السائل المتوسطة: -40 درجة فهرنهايت إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
درجة حرارة العمل المحيطة: -40 درجة فهرنهايت إلى + 120 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 248 درجة فهرنهايت)
درجة حرارة التخزين: -40 درجة فهرنهايت إلى +70 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت)
(حتى 100 ℃ ، لكنها ستقصر من عمر الخدمة)
■ ضغط النظام
-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
عمر الخدمة أكثر من 20000 ساعة بناءً على الفولتية المقدرة ودرجة الحرارة المحيطة 36 درجة (86 درجة فهرنهايت).
■ مجال الجهد الكهربائي
مضخة مياه مصنفة 24 فولت ، نطاق عملي 18 فولت - 32 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة ، إلا أن الجهد الزائد أو المنخفض جدًا ودرجة الحرارة سيؤثران على عمر خدمة المحرك ، لا يمكن أن تتعرض المضخة للإشعاع الحراري المحيط.
سائل متوسط: خليط سائل (ماء يحتوي على أقل من 60٪ جلايكول)
|
طاقة كهربائية شغالة |
القوة المصنفة |
تدفق تصنيفا |
أبعاد |
وزن |
| 18 فولت - 32 فولت (24 فولت) | 250 واط | س = 6000 لتر / ساعة ، ع = 8 م | 195 * 90 * 145 | 2200 جرام |
■ المعلمة الكهربائية
نموذج الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):
| AMP282106-1 | 1 (أسود) | 2 (أصفر) | 3 (أزرق) | 4 (أحمر) |
| (التوصيل المتطابق AMP282088-1) | GND | ردود الفعل خطأ | PWM | + 24 فولت |
■شخصية PWM
| دورة العمل | وصف |
ملاحظة: |
| 0٪ ≤ واجب≤10٪ | وضع PWM (توقف) | |
| 11٪ ≤ واجب≤ 55٪ | وضع PWM (السرعة الدنيا) | |
| 51٪ ≤ واجب 90٪ | وضع PWM (نطاق التحكم في السرعة الخطية) | |
| 91٪ واجب 100٪ | وضع PWM (السرعة القصوى) |
| سلك ديا. | أطول سلك تم استخدامه * |
| 24 فولت | |
| 1.5 مم² | 16 م |
| 2.5 مم² | 25 م |
| 3 مم² | 31 م |
| 4 مم² | 40 م |
حجم السلك الموصى به هو (بناءً على انخفاض الجهد بنسبة 3٪)
* طول السلك يعني المسافة من المضخة إلى البطارية
■ الانتباه
1. درجة حرارة العمل المحيطة: -40 --120 ℃ ، يجب محاولة تجنب ما يقرب من ثلاثة عناصر حفاز ، ونظام أنبوب تفريغ الغاز والمحرك أثناء التثبيت ، وضمان درجة حرارة بيئة العمل.
2. يجب أن يكون موضع تركيب مضخة الماء قريبًا قدر الإمكان من مستوى الماء المنخفض ، لإطالة عمر خدمة المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئة المتربة ، والغبار ضار لتقليل عمر الخدمة
5. انتبه إلى نقاء الماء ، وتجنب الازدحام وسد المكره لتقليل عمر خدمة المضخة
■ معلمة الأداء
■البعد الخارجي
|
|
