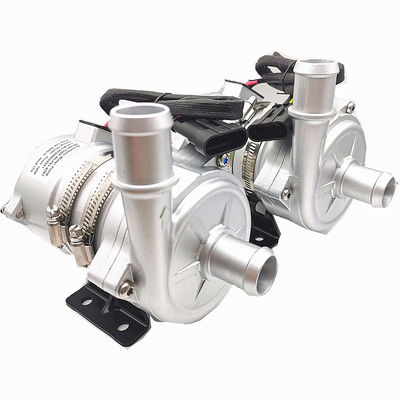

24V السيارات الكهربائية مضخة مياه كهربائية للسيارات لمحرك السيارة

BSP-P300-CAN SERIES مضخة مياه DC بدون فرشات

التعزيز / الدوران / التردد المتغير / الضجيج المنخفض / المضخة الواقية / التحكم في العلبة /

تشانغتشو Bextreme شل تكنولوجيا المحركات المحدودة

تحتوي مضخات المياه الكهربائية على محركات كهربائية يتم تشغيلها بواسطة النظام الكهربائي للمركبة.يتم التحكم في وظيفتها أيضًا إلكترونيًا بواسطة وحدة التحكم الإلكترونية ، مما يعني أن وحدة التحكم الإلكترونية ستخبر مضخة المياه عند تشغيلها وإيقافها.لا تحتوي المضخات الكهربائية أيضًا على أختام عمود الإدارة أو محامل ، ولا يتم تشغيلها بالحزام ، لذا فهي تعاني من مستويات ضغط منخفضة جدًا مقارنة بالمضخات الميكانيكية.

طول العمر
نظرًا لأن مضخات المياه الكهربائية تتعرض لضغط أقل بكثير ، وتخضع لساعات أقل من التشغيل ، ومختومة بشكل مختلف مقارنة بمضخات المياه الميكانيكية ، فمن المرجح أن تستمر.نتيجة لذلك ، ستصبح بدائل مضخات المياه أقل شيوعًا مع ازدياد شعبية المركبات الكهربائية.

براعه
لا يمكن استخدام مضخات المياه الميكانيكية في السيارات الكهربائية ، ولكن يمكن استخدام مضخات المياه الكهربائية في بعض محركات الاحتراق الداخلي الأحدث.في مركبات الاحتراق الداخلي ، يمكن استخدامها لتداول سائل التبريد من خلال الشاحن التوربيني ، والشاحن الفائق ، وجوهر السخان ، وأحيانًا كمضخة تبريد المحرك الرئيسية.

■ الوصف الفني (الأجزاء ذات الصلة الملامسة للسائل)
مبيت رأس المضخة: PPS + GF
المكره: PPS + GF
تجويف الدرع: PPS + GF
كم رمح: مواد مركبة راتنج الكربون
رمح: رمح الفولاذ المقاوم للصدأ
السكن المغناطيس: كبسولات بلاستيكية من النايلون
حلقة الختم: EPDM

■ جهاز القيادة (بما في ذلك المحرك)
مغناطيس كهربائي للقيادة: مغناطيس كبسولات بلاستيك من النايلون
البراغي والصواميل: الفولاذ المقاوم للصدأ SUS 304
محرك القيادة: محرك بدون فرش
الهيكل السلكي للمحرك: PPA GF
مبيت المضخة: علبة ألومنيوم مصبوبة بالقالب مع معالجة بالسفع الرملي والتشريب

الحامل: فولاذ كربوني
طوق القوس: الفولاذ المقاوم للصدأ SUS 304
مقاوم للماء على أساس تصنيف IP68 (en60529)
نموذج الموصل: AMP282106-1 (قابس مطابق AMP282088-1)
قطر الفوهة: 40 مم / 25 مم
■مواصفات النموذج
BSP-P300-CAN-25 (فوهة 25 مم)
BSP-P300-CAN-40 (فوهة 40 مم)


■تعليمات التركيب
مضخات سلسلة BSP-P300-CAN هي مضخات طرد مركزي تتطلب تعبئة مسبقة ،
يتم تثبيت المضخة في أدنى موضع في النظام لضمان غمر الدافع دائمًا في السائل ، أو ملء المضخة مسبقًا قبل تشغيل الطاقة.

1: يجب ألا تكون المضخة جافة ، على الرغم من أنها يمكن أن تجف لمدة 15 دقيقة (بعد 15 دقيقة من التشغيل الجاف ، ستوقف المحرك تلقائيًا) ، سيحدث التشغيل الجاف ضوضاء ، كما يزيد من التآكل في العمود و كم رمح.

2: استخدم أنبوب القطر الموصى به الذي يربط مدخل المضخة ، إذا كنت تستخدم مدخل مضخة خرطوم قطره أصغر ، نظرًا للضغط السلبي في المضخة ، فإن مدخل الهواء الخارجي أسهل للمضخة عبر خط الأنابيب ، مما يجعل أداء المضخة تدهورًا ، وكذلك فقاعات الهواء تلحق الضرر بالمضخة.

3: كما يُرى من اتجاه مدخل المضخة ، تدور المكره في اتجاه عقارب الساعة (انظر السهم الموجود على منفذ المخرج).

4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند تركيبها عموديًا ، يجب أن يكون منفذ المخرج صاعدًا.

5: من أجل تجنب التشغيل الجاف (الهواء عالق في المكره) ، يجب أن يكون منفذ مخرج مضخة المياه عموديًا أو في الجزء العلوي من المكره.(انظر الشكل 1)

6: يجب تركيب الأنبوب المتصل عموديًا (أو بدون كوع في 20 سم) لتسهيل تفريغ الهواء ، ولا ينبغي استخدام أنبوب المخرج أقل من 90 درجة
الكوع (انظر الشكل 2).

7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع سائل شوائب الحبوب الكبيرة كوسيط سائل.


■ درجة الحرارة معامل
درجة حرارة السائل المتوسطة: -40 درجة فهرنهايت إلى + 100 درجة مئوية (-40 درجة فهرنهايت إلى + 212 درجة فهرنهايت)
درجة حرارة العمل المحيطة: -40 درجة فهرنهايت إلى + 120 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 248 درجة فهرنهايت)
درجة حرارة التخزين: -40 درجة فهرنهايت إلى + 70 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت) (حتى 100 درجة فهرنهايت ، لكنها ستقصر من عمر الخدمة)
■ضغط النظام
-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
عمر الخدمة أكثر من 20000 ساعة بناءً على الفولتية المقدرة ودرجة الحرارة المحيطة 36 درجة (86 درجة فهرنهايت).
■مجال الجهد الكهربائي
مضخة مياه 24 فولت ، نطاق عملي 18 فولت - 32 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة ، إلا أن الجهد الزائد أو المنخفض جدًا ودرجة الحرارة سيؤثران على عمر خدمة المحرك ، ولا يمكن أن تتعرض المضخة للإشعاع الحراري المحيط.

سائل متوسط: ماء نقي ، خليط سائل (ماء يحتوي على أقل من 60٪ جلايكول)









■المعلمة الكهربائية


نموذج الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):







■الانتباه
1. درجة حرارة العمل المحيطة: -40 --120 ℃ ، يجب أن تحاول تجنب ما يقرب من ثلاثة عناصر تحفيزية ، ونظام أنبوب تفريغ الغاز ، والمحرك أثناء التثبيت ، وضمان درجة حرارة بيئة العمل.
2. يجب أن يكون موضع تركيب مضخة الماء قريبًا قدر الإمكان من مستوى الماء المنخفض ، لإطالة عمر خدمة المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئة المتربة ، فالأتربة ضارة لتقليل عمر الخدمة
5. انتبه إلى نقاء الماء ، وتجنب الازدحام وسد المكره لتقليل عمر خدمة المضخة



■معلمة الأداء





• البعد الخارجي (فوهة 25 مم)

• البعد الخارجي(فوهة 40 مم)
