700W DC فرش السيارات لوحة القيادة مع تنظيم سرعة التردد PWM

لوحة قيادة محرك DC بدون فرشات بتردد PWM 1-20 كيلو هرتز ودرجة حرارة العمل -20 ℃ ~ + 85 ℃

وصف المنتج:

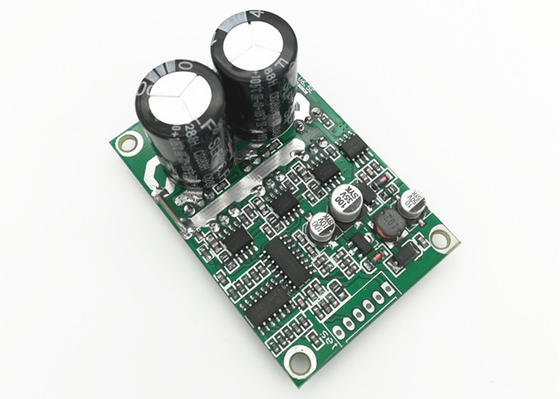

لوحة القيادة بدون فرش للتيار المباشر ، والمعروفة أيضًا باسم DC Brushless Driver Board ، هي محرك محرك متقدم مصمم خصيصًا للتحكم في محركات DC بدون فرشات.إنها لوحة سائق BLDC عالية الأداء وعالية الكفاءة مع دقة تنظيم فائقة للسرعة تبلغ ± 0.5٪.إنه متوافق تمامًا مع مجموعة واسعة من نطاق جهد الإدخال من 36 فولت إلى 72 فولت تيار مستمر ويمكن أن يدعم ما يصل إلى 16 أمبير كحد أقصى من التيار.اللوحة صغيرة الحجم (63 مم * 42.5 مم * 33 مم) ومدى التحكم في السرعة هو 0-100٪.إنه مصمم للتشغيل الموثوق به والسلس لمحركات DC بدون فرش.

سمات:

• اسم المنتج:لوحة سائق DC بدون فرشات
• مساهمة الجهد:36V-72V DC
• دورة عمل PWM:0-100٪
• درجة حرارة العمل:-20 ℃ ~ + 85 ℃
• لون:أخضر
• مقاس:63 مم * 42.5 مم * 33 مم
• نوع المنتج:لوحة تشغيل محرك DC بدون فرشات
• موديل المنتج:مجلس سائق BLDC

الاسلاك الرسم البياني:

1. منفذ التحكم

1. 5V ----- جهد الخرج الداخلي للوحة التشغيل
2. إشارة ---- منفذ إخراج إشارة نبضة سرعة المحرك ، إشارة نبضية 5 فولت.
3. Z / F ---- تدوير منافذ التحكم في الاتجاه.قم بتوصيل المستوى العالي "5V" أو لا يوجد اتصال هو الاتجاه الأمامي ، أو الاتصال 0 V منخفض المستوى أو الاتصال بـ GND هو الاتجاه العكسي.
4. VR ---- منفذ التحكم في السرعة.تنظيم السرعة الخطية للجهد التناظري 0.1 فولت -5 فولت ، مقاومة الإدخال هي 20 كيلو أوم ، قم بالاتصال بـ GND عند تنظيم سرعة الإدخال PWM ، تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪
5. GND — يُستخدم للتحكم الداخلي بلوحة القيادة
6. عزم الدوران - لبدء استخدام ضبط عزم الدوران ، تأكد من إزالة المقاومات لعزم الدوران الثابت على اللوحة قبل استخدام هذه الوظيفة (اتصل بنا إذا كنت تريد استخدام هذه الوظيفة قبل الاستخدام)

2. منفذ الطاقة

MA ---- طور المحرك A MB ---- طور المحرك B MC ---- طور المحرك C GND ---- DC-

VCC ---- DC +

3- استخدم الأسلاك المحمية إذا كانت المسافة بين لوحة القيادة أكثر من 50 سم من المحرك ، وإلا فقد يؤدي ذلك إلى قيادة غير طبيعية ، مما يؤثر على الاستخدام العادي.

4. مسافة منفذ التحكم: 2.54 ملم ، مسافة منفذ الطاقة: 3.96 ملم

5. انتبه إلى العزل بين المحرك MOSFET والمبدد الحراري أو لوحة التثبيت.

الرسم Dimesional:

التطبيقات:

JUYI JYQD-V6.5E DC Brushless Motor لوحة القيادة هي الحل الأمثل لتنظيم السرعة الدقيق لمحركات التيار المستمر بدون فرش.تم تصميم لوحة القيادة DC Brushless Driver Board هذه بعناية لضمان دقة عالية مع دقة تنظيم السرعة بنسبة ± 0.5٪ ، وتوفر جهد تشغيل واسعًا يبلغ 36 فولت -72 فولت ، وحد أقصى للتيار يبلغ 16 أمبير.بحجم 63 مم * 42.5 مم * 33 مم ، لوحة القيادة بدون فرشات بمحرك DC صغيرة ومضغوطة ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات.يوفر JYQD-V6.5E أيضًا نطاقًا واسعًا لدرجة حرارة التشغيل من -20 ℃ ~ + 85 ، مما يوفر أداءً موثوقًا به في مجموعة متنوعة من البيئات.

المعايير الفنية:

التخصيص:

التعليمات:

ج: اسم العلامة التجارية للوحة تشغيل BLDC هو JUYI.

ج: رقم طراز لوحة تشغيل BLDC هو JYQD-V6.5E.

ج: يتم إنتاج لوحة القيادة BLDC في الصين.

ج: إن لوحة القيادة BLDC مناسبة لمختلف التطبيقات الصناعية ، مثل مضخات المياه والأتمتة الصناعية.
