JYQD-V8.8B BLDC Motor Controller 100W 110V-220V AC Input
  • الاسم
  • الاسم
  • الاسم
  • الاسم
  • الاسم
  • الاسم

JYQD-V8.8B BLDC Motor Controller 100W 110V-220V AC Input

الـ MOQ: 1
السعر: $16.90-17.90
تفاصيل المعلومات
وصف المنتج
معلومات مفصلة
مكان المنشأ
جيانغسو ، الصين
اسم العلامة التجارية
Bextremeshell
رقم الموديل
JYQD-V8.8B
رقم النموذج:
JYQD-V8.8
درجة حرارة التشغيل:
-20--85 ℃
الجهد التشغيل:
90-265 فولت تيار متردد
الحد الأقصى الحالي:
1A
استمرار العمل الحالي:
0.5 أ
تردد PWM:
1-20 كيلو هرتز
دورة عمل PWM:
0-100 ٪
نطاق الجهد التناظرية:
0-5 فولت
طاقة الإخراج:
100W
مقاومة المدخلات:
20K أوم
إخراج نبض السرعة:
إشارة النبض 5V
ماكس الانتاج الحالي:
5MA
سمك النحاس:
1 أوقية
مراحل الحركية:
المرحلة 3
نوع المحرك:
بدون مستشعر العاصمة بدون مستشعر
إبراز:

BLDC motor controller 100W,BLDC driver board 110V-220V,motor controller with warranty

,

BLDC driver board 110V-220V

,

motor controller with warranty

وصف المنتج
Original JYQD-V8.8B Motor Controller

AC110V-220V Input, 100W Output For BLDC Sensorless Motor

Product Specifications
Attribute Value
Type Controller Board
Supplier Type General
Copper Thickness 1 oz
Functional Application Circuit Protection
Product Overview

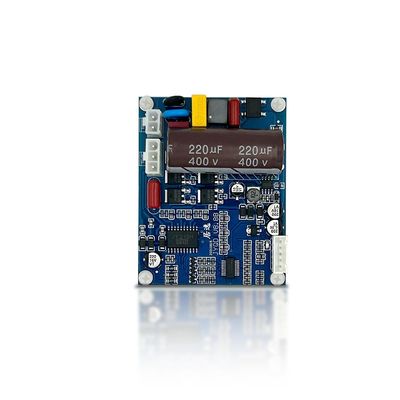

Original JYQD-V8.8B high voltage input BLDC motor controller with 110V-220VAC input and continuous 100W output for 3-phase brushless DC motors.

JYQD-V8.8B BLDC Motor Controller 100W 110V-220V AC Input 0
Technical Parameters

(For Brushless Sensorless DC motor)

  • Model number: JYQD-V8.8
  • Operating temperature: -20°C to 85°C
  • Operating voltage: 90-265V AC
  • Max current: 1A
  • Continuous working current: 0.5A
  • PWM speed control: PWM frequency 1-20KHz; Duty cycle 0-100%
  • Analog voltage speed regulation: 0-5V
  • Over voltage/Low voltage protection: Yes
  • Speed pulse signal output: Yes
Wiring Diagram
JYQD-V8.8B BLDC Motor Controller 100W 110V-220V AC Input 1
Control Port
  • 5V - Driver board internal output voltage
  • M - Motor speed pulse signal output port, 5V pulse signal
  • Z/F - Rotating direction control ports. Connect "5V" high level or no connect for Forward direction, connect 0V low level or GND for reverse direction
  • VR - Speed control port. Analog voltage linear speed regulation 0.1V-5V (input resistance 20K Ohm). Connect to GND when using PWM speed regulation
  • GND - Used for Drive board internal control
Power Port
  • U/MA - Motor phase A
  • V/MB - Motor phase B
  • W/MC - Motor phase C
  • AC - L
  • AC - N
Important Notes:
  • Use shielded wires if the driver board is more than 50 cm from the motor
  • This AC input driver board can be built-in for applications
  • Ensure proper insulation between driver MOSFET and heatsink/installation plate
Application Guidelines
  • Confirm motor voltage and power parameters do not exceed driver board specifications
  • Designed for 3-phase brushless sensorless motors, but may require adjustment for optimal performance
  • Board comes without housing or heatsink. For motors >60W, heatsink is required
  • 5V output port is only for board's external potentiometer and switch
  • "M" terminal provides motor speed pulse output signal (push-pull output, max 5mA)
Dimensions
JYQD-V8.8B BLDC Motor Controller 100W 110V-220V AC Input 2
