محرك أقراص محرك JYQD-V7.3E3 BLDC بجهد 12-36 فولت تيار مستمر 500 واط للتحكم في تعديل عرض النبضة

الـ MOQ:	1
السعر:	$7.90-9.90

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

جيانغسو ، الصين

اسم العلامة التجارية

Bextremeshell

رقم الموديل

JYQD-V7.3E3

جهد المدخلات:

12-36 فولت تيار مستمر

القوة المقدرة:

أقصى قوة:

الحد الأقصى الحالي:

خوارزمية التحكم:

الموجة المربعة

أبعاد:

63mm × 42.5mm × 20 مم

التحكم في السرعة:

PWM/0-5V

ردود الفعل السريعة:

درجة حرارة العمل:

-10 إلى 60

تردد PWM:

1K-20KHz

دورة عمل PWM:

0-100 ٪

سعة PWM:

مسافة ميناء التحكم:

2.54mm

مسافة ميناء الطاقة:

3.96 ملم

نوع المحرك:

قاعة مستشعر محرك

إبراز:

محرك أقراص محرك BLDC 500 واط للتحكم في تعديل عرض النبضة,لوحة تشغيل محرك BLDC بجهد 12-36 فولت تيار مستمر,محرك أقراص محرك مع التحكم في تعديل عرض النبضة

BLDC driver board 12-36VDC

motor driver with PWM control

وصف المنتج

محرك JYQD-V7.3E3 BLDC

مدخل 12-36VDC ، أقصى 500W من الطاقة ، مع التحكم PWM ، متوافق مع Arduino

مواصفات المنتج

الصفة	القيمة
نوع الملحقات	سائق سيارات
استخدام	المحرك
المنتجات المتوافقة	محرك BLDC

الخصائص الرئيسية

رقم الطراز:JYQD-V7.3E3
مدخل الطاقة:12-36VDC
الطاقة المسجلة:350 واط
ماكس باور500 واط
الحركة القصوى:15A
الحماية:التيار الزائد، الدائرة المختصرة، فوق الجهد، تحت الجهد، الدوار مغلق، التسخين الزائد
خوارزميات التحكم:موجة مربعة
الأبعاد:63 ملم × 42.5 ملم × 20 ملم
تحكم السرعة:PWM/0-5V
ردود الفعل السريعة:مخرج إشارة متاح
درجة حرارة العمل:-10°C إلى 60°C

التطبيقات

تم تصميم JYQD-V7.3E3 BLDC محرك لوحة التحكم للضبط الدقيق للسرعة لمحركات DC بدون فرشاة من 0 إلى 100٪.خوارزمية التحكم في الموجة المربعة تضمن الاستقرار والدقة لمختلف التطبيقات:

استخدامات شائعة:

لوحات التزلج الكهربائية والسكوترات الكهربائية
الكراسي المتحركة الكهربائية والحافلات
الطائرات بدون طيار والمركبات المتحركة
الدراجات الأحادية الكهربائية والدراجات الكهربائية
الروبوتات الصناعية ومعدات الأتمتة
آلات الحاسب الآلي والأنظمة الناقلة
آلات خفض العشب ذاتية الدفع
الأجهزة الإلكترونية الاستهلاكية والأجهزة المنزلية

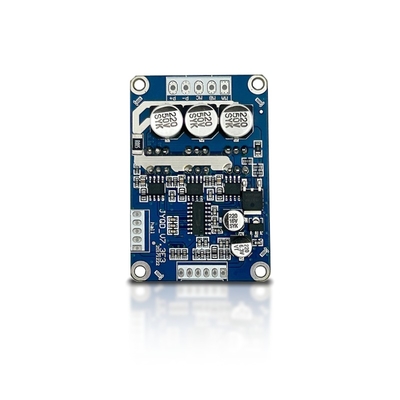

صور المنتج

إرشادات التثبيت

التأكد من أن مشهود فولتاج المحرك والطاقة هي ضمن النطاق المحدد
متوافق مع محركات Hall DC بدون فرشاة 120 درجة (قد تتطلب ضبط تسلسل خط Hall)
لا حاجة إلى غسول حرارة للمحركات التي تقل عن 100 واط (ضمان التهوية المناسبة)
منفذ الخروج 5 فولت هو لتعديل السرعة فقط - لا توصيل معدات الطاقة الخارجية

مخطط الأسلاك

تفاصيل الاتصال:

منافذ التحكم:5 فولت، Z/F (التوجه) ، VR (السرعة) ، EL (مفعول) ، الإشارة (ردود فعل) ، GND
منافذ الطاقة:MA، MB، MC (المرحلة المحركية) ، P +، P- (طاقة التيار المباشر)
منافذ أجهزة استشعار القاعة:ها، هب، هك، جيند، 5 فولت
استخدام أسلاك محمية لمسافات تزيد عن 50 سم بين السائق والمحرك
مساحة منفذ التحكم: 2.54mm؛ مساحة منفذ الطاقة: 3.96mm
ضمان العزل السليم بين MOSFET السائق ولوحة الحرارة / التركيب

الأبعاد

عملية التصنيع

التعبئة

يتم تعبئة كل محرك محرك BLDC بأمان في كيس مضاد للستاتيك الفردي.

الأسئلة الشائعة

وقت التنفيذ:العينات في 5 أيام ؛ الطلبات الجماعية في 2-3 أسابيع
الـ MOQ:مجموعة واحدة لجميع المنتجات المتسلسلة
الضمان:12 شهراً من تاريخ التسليم
الدعم الفني:خدمة مخصصة 1 على 1 متاحة
