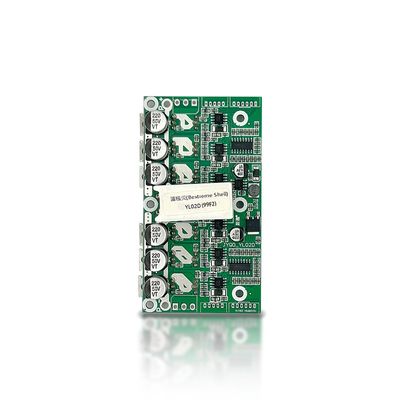

وحدة تحكم محرك JYQD-YL02D 12-36VDC BLDC، 400 واط، خرج مزدوج

الـ MOQ:	1
السعر:	$16.92-17.91

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مدخلات الطاقة:

12-36 فولت تيار مستمر

القوة المقدرة:

400 واط * 2

أقصى قوة:

540W*2

الحد الأقصى الحالي:

15A*2

خوارزميات التحكم:

الموجة المربعة

أبعاد:

100mmx59mmx20mm

التحكم في السرعة:

PWM/0-5V

ردود الفعل السريعة:

نعم

درجة حرارة العمل:

-20 ℃-85 ℃

نوع المحرك:

قاعة مستشعر محرك

تردد PWM:

1 كيلو هرتز-10 كيلو هرتز

جهد الفرامل:

0-5V خطي

خارجي 5V:

≥300 مللي أمبير

إلى الأمام/العكسي السيطرة:

5V عالية/0V منخفضة

وظائف الحماية:

الدائرة الزائدة ، الدائرة القصيرة ، فوق الجهد ، تحت الجهد ، الدوار المقفل ، والتسخين الزائد

إبراز:

وحدة تحكم محرك BLDC بجهد 12-36VDC,وحدة تحكم محرك ذات خرج مزدوج بقدرة 400 واط,لوحة سائق BLDC مع ضمان

400W dual output motor controller

BLDC driver board with warranty

وصف المنتج

وحدة تحكم المحرك المزدوج JYQD-YL02D 12-36VDC الأصلية

مشغل محرك BLDC عالي الأداء للكراسي المتحركة والألواح الكهربائية المتزلجة ومختلف المركبات الكهربائية الصغيرة.

المواصفات الرئيسية

رقم الموديل: JYQD-YL02D(99F2)
مدخل الطاقة: 12-36VDC
الطاقة المقدرة: 400W*2
الحد الأقصى للطاقة: 540W*2
الحد الأقصى للتيار: 15A*2
الملاءمة: محرك مستشعر هول
خوارزميات التحكم: موجة مربعة
الأبعاد: 100 مم × 59 مم × 20 مم
التحكم في السرعة: PWM/0-5V
إخراج إشارة ردود فعل السرعة: نعم
درجة حرارة التشغيل: -20 درجة مئوية إلى 85 درجة مئوية

ميزات الحماية

الحماية من التيار الزائد، ماس كهربائي، الجهد الزائد، الجهد المنخفض، الدوار المقفل، الحماية من الحرارة الزائدة.

التطبيقات

توفر لوحة مشغل التيار المستمر بدون فرش هذه تنظيمًا دقيقًا للسرعة (0-100٪) وهي مناسبة لمختلف التطبيقات:

لوح تزلج كهربائي
سكوتر كهربائي
كرسي متحرك كهربائي
لوح توازن
طائرات بدون طيار

دراجة أحادية كهربائية
دراجة بخارية كهربائية
سيارة جو كارت كهربائية
سيارة RC

روبوت صناعي
حزام ناقل لوجستي
معدات التشغيل الآلي
آلات CNC
جزازات العشب ذاتية الدفع

صور المنتج

منافذ الأسلاك والتحكم

مقدمات منفذ التحكم:

GND: فقط لإشارة التحكم
VR: تنظيم السرعة (0-2.5 فولت أو 0-5 فولت تنظيم السرعة الخطية). تردد PWM: 1 كيلو هرتز - 10 كيلو هرتز.
ZF: التحكم الأمامي والعكسي (مستوى مرتفع 5 فولت أو مستوى منخفض 0 فولت)
M: إخراج إشارة نبضة السرعة
EL: منفذ وظيفة الفرامل، فرامل خطية 0-2.5 فولت أو 0-5 فولت
5V: مصدر طاقة 5 فولت لجهاز التحكم الخارجي (≤300mA)

تذكير هام:

تختلف تسلسلات أسلاك القاعة لمحركات مستشعر القاعة المختلفة - تأكد من المطابقة الصحيحة قبل تحميل المحرك.
أضف مبدد حرارة إذا تجاوزت الطاقة 100 واط وتأكد من ظروف تبديد الحرارة الجيدة للوحة.

أبعاد المنتج

عملية التصنيع

التعبئة والتغليف

تم تعبئة مشغل محرك BLDC جيدًا في كيس مضاد للكهرباء الساكنة.

الأسئلة الشائعة

المهلة الزمنية:

عينة: 5 أيام
طلب جماعي: 2-3 أسابيع

الحد الأدنى لكمية الطلب:

مجموعة واحدة لجميع منتجات السلسلة

الضمان:

12 شهرًا من تاريخ التسليم

الدعم الفني:

نحن نقدم خدمة ودعم فني فردي
