Name: محرك JYQD-V6.5E BLDC 36-72VDC 500W مع تنظيم السرعة
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V6.5E
Price: 9.90 USD
Availability: InStock

الـ MOQ:	1
السعر:	$8.90-10.90

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

جيانغسو ، الصين

اسم العلامة التجارية

Bextremeshell

رقم الموديل

JYQD-V6.5E

جهد المدخلات:

36-72 فولت تيار مستمر

القوة المقدرة:

350W

أقصى قوة:

500W

الحد الأقصى الحالي:

15A

خوارزمية التحكم:

الموجة المربعة

أبعاد:

63mm × 36.5mm × 33 مم

التحكم في السرعة:

PWM/0-5V

ردود الفعل السريعة:

نعم

درجة حرارة العمل:

-10 إلى 60

تردد PWM:

1K-20KHz

دورة عمل PWM:

0-100 ٪

سعة PWM:

مسافة ميناء التحكم:

2.54mm

مسافة ميناء الطاقة:

3.96 ملم

نوع المحرك:

محرك غير مستشعر

إبراز:

مشغل محرك BLDC بقوة 500 واط,لوحة تشغيل محرك BLDC بجهد 36-72VDC,مشغل محرك BLDC مع تنظيم السرعة

36-72VDC BLDC driver board

BLDC motor driver with speed regulation

وصف المنتج

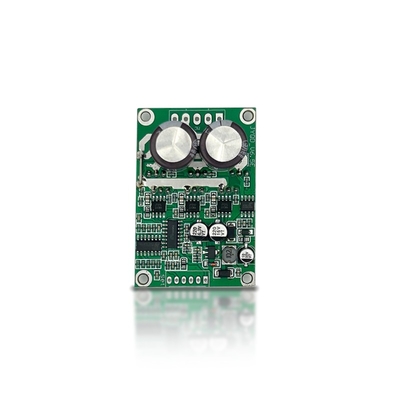

مشغل محرك BLDC JYQD-V6.5E

مدخل 36-72VDC مع طاقة قصوى 500 واط ووظيفة تنظيم عزم الدوران/السرعة.

سمات المنتج

السمة	القيمة
نوع الملحقات	مشغل المحرك
للاستخدام مع	محرك BLDC

المعلمات الرئيسية

رقم الموديل: JYQD-V6.5E

مدخل الطاقة: 36-72VDC

الطاقة المقدرة: 350 واط

الملاءمة: محرك بدون مستشعر

الطاقة القصوى: 500 واط

التيار الأقصى: 15 أمبير

الحماية: زيادة التيار، ماس كهربائي، زيادة الجهد، نقص الجهد، الدوار المقفل، ارتفاع درجة الحرارة

خوارزميات التحكم: موجة مربعة

الأبعاد: 63 مم × 36.5 مم × 33 مم

التحكم في السرعة: PWM/0-5V

إخراج إشارة تغذية الارتجاع بالسرعة: نعم

درجة حرارة التشغيل: -10 درجة مئوية إلى 60 درجة مئوية

التطبيقات

تم تصميم لوحة مشغل محرك BLDC JYQD-V6.5E للتحكم في محركات التيار المستمر بدون فرشاة مع تنظيم دقيق للسرعة (0-100٪). تضمن خوارزميات التحكم بالموجة المربعة الثبات والدقة لمختلف التطبيقات:

لوح تزلج كهربائي

سكوتر كهربائي

كرسي متحرك كهربائي

لوح توازن

طائرات بدون طيار

دراجة أحادية كهربائية

دراجة بخارية كهربائية

سيارة جو كارت كهربائية

سيارة RC

روبوت صناعي

حزام ناقل لوجستي

معدات التشغيل الآلي

آلات CNC

جزازات العشب ذاتية الدفع

الالكترونيات الاستهلاكية

الأجهزة المنزلية

المعدات الصناعية

المظهر

إرشادات التطبيق

تأكد من أن معلمات الجهد والطاقة للمحرك لا تتجاوز النطاق المحدد.
تأتي لوحة المشغل هذه بدون غلاف ومشتت حرارة. يمكنها تشغيل المحركات التي تقل عن 100 واط بدون مشتت حرارة ولكنها تتطلب تهوية عادية.
منفذ إخراج 5V مخصص فقط لمقياس الجهد أو المفتاح الخارجي لضبط السرعة والتبديل وتمكين التشغيل - لا تقم بتوصيل معدات طاقة خارجية.

رسم تخطيطي للأسلاك

منفذ التحكم

5V: جهد الإخراج الداخلي للوحة المشغل لمقياس الجهد/المفتاح الخارجي
Z/F: التحكم في اتجاه الدوران (5V = للأمام، 0V/GND = للخلف)
VR: التحكم في السرعة (0.1V-5V تناظري أو PWM 1K-20KHz، سعة 5V)
إشارة: إخراج إشارة نبضة السرعة (نبضة 5V)
GND: أرضية التحكم الداخلية للوحة المشغل
عزم الدوران: تعديل عزم الدوران الأولي (قم بإزالة مقاومات عزم الدوران الثابت أولاً)

منفذ الطاقة

MA, MB, MC: مراحل المحرك A, B, C
GND: DC سالب
VCC: DC موجب

ملحوظة: استخدم أسلاكًا محمية إذا كانت المسافة بين المشغل والمحرك تتجاوز 50 سم. درجة منفذ التحكم: 2.54 مم، درجة منفذ الطاقة: 3.96 مم. تأكد من العزل المناسب بين MOSFETs ومشتت الحرارة/لوحة التثبيت.

الأبعاد

تقنية التصنيع

معلومات التعبئة

يتم تعبئة مشغل محرك BLDC في كيس فردي مضاد للكهرباء الساكنة للحماية.

الأسئلة الشائعة

ما هو الوقت الرائد؟

عينة: 5 أيام | طلب جماعي: 2-3 أسابيع

ما هو الحد الأدنى لكمية الطلب؟

مجموعة واحدة لجميع منتجات السلسلة

ما هي الضمانة؟

12 شهرًا من تاريخ التسليم

كيف يتم الدعم الفني؟

نحن نقدم خدمة فردية ودعمًا فنيًا
