Name: JYQD-V6.7 BLDC سائق المحرك 50W 12/24VDC مع التحكم في السرعة
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V6.7
Price: 4.90 USD
Availability: InStock

الـ MOQ:	1
السعر:	$4.90-5.90

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

جيانغسو ، الصين

اسم العلامة التجارية

Bextremeshell

رقم الموديل

JYQD-V6.7

مدخلات الطاقة:

12/24VDC

القوة المقدرة:

50W

أقصى قوة:

60W

الحد الأقصى الحالي:

خوارزمية التحكم:

الموجة المربعة

أبعاد:

45mm × 28mm × 10 مم

التحكم في السرعة:

PWM/0-5V

ردود الفعل السريعة:

نعم

درجة حرارة العمل:

-10 إلى 60

تردد PWM:

1K-20KHz

دورة عمل PWM:

0-100 ٪

سعة PWM:

مسافة ميناء التحكم:

2.54mm

مسافة ميناء الطاقة:

3.96 ملم

ملاءمة المحرك:

محرك غير مستشعر

إبراز:

سائق محرك BLDC مع نظام التحكم في السرعة,50W BLDC لوحة المحرك 12/24VDC,JYQD-V6.7 سائق المحرك مع الضمان

50W BLDC driver board 12/24VDC

JYQD-V6.7 motor driver with warranty

وصف المنتج

محرك JYQD-V6.7 BLDC لمحرك استشعار صغير 50 واط

سمات المنتج

السمة	القيمة
نوع الملحقات	مشغل المحرك
الاستخدام	المحرك
للاستخدام مع	محرك BLDC

المواصفات الرئيسية

رقم الموديل: JYQD-V6.7

مدخلات الطاقة: 12/24VDC

الطاقة المقدرة: 50 واط

الملاءمة: محرك بدون مستشعر

الحد الأقصى للطاقة: 60 واط

الحد الأقصى للتيار: 3 أمبير

الحماية: زيادة التيار، ماس كهربائي، زيادة الجهد، انخفاض الجهد، الدوار المقفل، ارتفاع درجة الحرارة

خوارزميات التحكم: موجة مربعة

الأبعاد: 45 مم × 28 مم × 10 مم

التحكم في السرعة: PWM/0-5V

إخراج إشارة ردود الفعل للسرعة: نعم

درجة حرارة التشغيل: -10 درجة مئوية إلى 60 درجة مئوية

التطبيقات

تم تصميم لوحة تشغيل محرك JYQD-V6.7 BLDC للتحكم في محركات التيار المستمر بدون فرشاة مع تنظيم دقيق للسرعة من 0 إلى 100٪. تضمن خوارزميات التحكم بالموجة المربعة الثبات والدقة لمختلف التطبيقات.

لوح تزلج كهربائي
سكوتر كهربائي
كرسي متحرك كهربائي
لوح توازن
طائرات بدون طيار
دراجة أحادية كهربائية
دراجة بخارية كهربائية
سيارة جو كهربائية
سيارة RC
روبوت صناعي
حزام ناقل لوجستي
معدات التشغيل الآلي
آلات CNC
جزازات العشب ذاتية الدفع
الالكترونيات الاستهلاكية
الأجهزة المنزلية
المعدات الصناعية

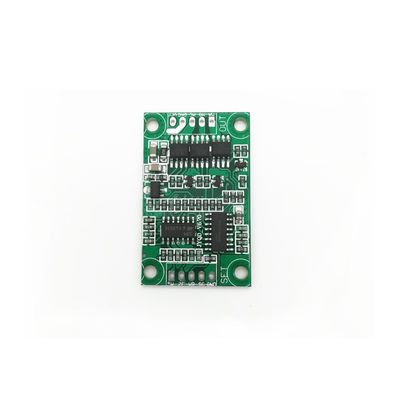

مظهر المنتج

إرشادات التطبيق

تأكد من أن معلمات الجهد والطاقة للمحرك لا تتجاوز النطاق المحدد.
يمكن للوحة التشغيل هذه تشغيل المحركات التي تقل عن 35 واط بدون مبدد حرارة ولكنها تتطلب تهوية عادية.
منفذ الإخراج 5 فولت مخصص فقط لمقياس الجهد أو المفتاح الخارجي لضبط السرعة، وليس لتشغيل المعدات الخارجية.

رسم تخطيطي للأسلاك

منفذ التحكم

5 فولت: جهد الإخراج الداخلي لمقياس الجهد أو المفتاح الخارجي
Z/F: منافذ التحكم في اتجاه الدوران (5V = للأمام، GND = للخلف)
VR: منفذ التحكم في السرعة (0.1V-5V تناظري أو PWM 1K-20KHz)
SC: إخراج إشارة نبضة السرعة (نبضة 5V)
GND: أرضية التحكم الداخلية للوحة التشغيل

منفذ الطاقة

MA: طور المحرك أ
MB: طور المحرك ب
MC: طور المحرك ج
GND: تيار مستمر سالب
VCC: تيار مستمر موجب

ملاحظات هامة: استخدم أسلاكًا محمية للمسافات التي تزيد عن 50 سم بين المشغل والمحرك. تأكد من العزل المناسب بين MOSFET المشغل والمبدد الحراري. مسافة منفذ التحكم: 2.54 مم، مسافة منفذ الطاقة: 3.96 مم.

الأبعاد

عملية التصنيع

التعبئة والتغليف

يتم تعبئة مشغل محرك BLDC جيدًا في كيس مضاد للكهرباء الساكنة.

الأسئلة الشائعة

ما هي المهلة الزمنية؟

عينة: 5 أيام | طلب جماعي: 2-3 أسابيع

ما هو الحد الأدنى لكمية الطلب؟

مجموعة واحدة لجميع منتجات السلسلة

ما هي مدة الضمان؟

12 شهرًا من تاريخ التسليم

كيف يتم الدعم الفني؟

نحن نقدم خدمة ودعم فني فردي
