JYQD-V8.3E وحدة تحكم المحرك BLDC 12-36VDC 15A بدون مستشعر

المنتجات

مضخات مخصصة

اتصل بنا

amigodeng@czowo.com

+86-18994777701

اتصل الآن

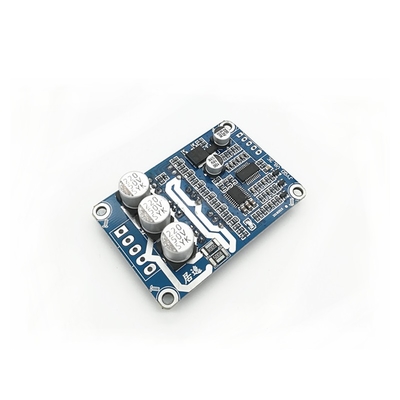

JYQD-V8.3E وحدة تحكم المحرك BLDC 12-36VDC 15A بدون مستشعر

الـ MOQ:	1
السعر:	$7.90-9.90

معلومات مفصلة

وصف المنتج

معلومات مفصلة

جهد المدخلات:

12-36 فولت تيار مستمر

القوة المقدرة:

300W

أقصى قوة:

500W

الحد الأقصى الحالي:

15A

خوارزمية التحكم:

الموجة المربعة

أبعاد:

67 مم × 36.5 مم × 16.6 مم

التحكم في السرعة:

PWM/0-5V

ردود الفعل السريعة:

نعم

درجة حرارة العمل:

-10 إلى 60

تردد PWM:

1K-20KHz

دورة عمل PWM:

0-100 ٪

سعة PWM:

مسافة ميناء التحكم:

2.54mm

مسافة ميناء الطاقة:

3.96 ملم

نوع المحرك:

بلا مجسات

إبراز:

جهاز تحكم المحرك BLDC 15A بدون مستشعر,لوحة تشغيل محرك BLDC بجهد 12-36 فولت تيار مستمر,جهاز تحكم المحرك مع ضمان

BLDC driver board 12-36VDC

motor controller with warranty

وصف المنتج

جهاز تحكم المحرك JYQD-V8.3E BLDC

مدخل 12-36VDC ، الحد الأقصى للتيار 15A للمحرك بدون مستشعر

المواصفات الرئيسية

رقم الطراز:JYQD-V8.3E
مدخل الطاقة:12-36VDC
الطاقة المسجلة:300 واط
ماكس باور500 واط
الحركة القصوى:15A
الملاءمة:محرك بدون أجهزة استشعار
خوارزميات التحكم:موجة مربعة
الأبعاد:67 ملم × 36.5 ملم × 16.6 ملم
تحكم السرعة:PWM/0-5V
إنتاج إشارة ردود فعل السرعة:نعم..
درجة حرارة العمل:-10°C إلى 60°C

خصائص الحماية

التيار الزائد، الدائرة المختصرة، فوق الجهد، تحت الجهد، الدوار مغلق، التسخين الزائد

لمحة عامة عن المنتج

لوحة محركات JYQD-V8.3E BLDC هي لوحة محركات بدون فرشاة تعمل بالتيار المستمر مصممة للتحكم في محركات DC بدون فرشاة مع تنظيم الدقة للسرعة من 0 إلى 100%.خوارزميات التحكم في الموجات المربعة تضمن الاستقرار والدقة، مما يجعلها مناسبة لمختلف التطبيقات.

التطبيقات

الروبوتات
الدراجات الكهربائية
كرسي متحرك كهربائي
الدراجات الكهربائية
محركات المحركات
لوحات التزلج الكهربائية
الطائرات بدون طيار
لوحات الهوفر
الدراجات الأحادية الكهربائية
الدراجات الكهربائية
السيارات الكهربائية
سيارات RC
الروبوتات الصناعية
أحزمة نقل للخدمات اللوجستية
معدات الأتمتة
آلات CNC
آلات خفض العشب ذاتية الدفع
الإلكترونيات الاستهلاكية
الأجهزة المنزلية
معدات صناعية

مظهر المنتج

إرشادات التطبيق

تأكد من أن معايير الجهد والطاقة للمحرك لا تتجاوز النطاق المحدد.
هذه لوحة السائق تأتي بدون غطاء و غسالة حرارية يمكنها تشغيل محركات تحت 60 واط بدون غسالة حرارية ولكنها تتطلب تهوية طبيعية
منفذ الخروج 5 فولت هو فقط لمقياس الطاقة الخارجي أو المفتاح لضبط السرعة والتحويل وتشغيل التشغيل. لا توصيل معدات الطاقة الخارجية.

مخطط الأسلاك

ميناء التحكم

5 فولت:الجهد الخارجي الداخلي لوحة السائق لمقياس الطاقة الخارجي أو المفتاح
Z/F:منافذ التحكم في الاتجاه الدورانية (مستوى 5 فولت عال = إلى الأمام ، 0 فولت / GND = عكس)
(فيري)منفذ التحكم في السرعة (جهد التناظري 0.1V-5V أو PWM 1K-20KHz ، عرض 5V)
(م):خروج إشارة نبض السرعة (إشارة نبض 5 فولت)
(غند):أرضية التحكم الداخلية على لوحة السائق

منفذ الطاقة

(ما) ، (إم بي) ، (إم سي):اتصالات مرحلة المحرك
(غند):التيار المباشر سلبي
(في سي سي):إيجابية

ملاحظات التثبيت

استخدام أسلاك محمية إذا كانت المسافة بين لوحة السائق والمحرك تتجاوز 50 سم
مسافة منفذ التحكم: 2.54mm
مسافة منفذ الطاقة: 3.96mm
تأمين العزل بين MOSFET السائق ولوحة الحرارة / التركيب

الأبعاد

عملية التصنيع

معلومات عن العبوة

محرك السائق BLDC معبأة بشكل جيد في كيس مضاد للثبات الفردي.

الأسئلة الشائعة

وقت التنفيذ

العينة: 5 أيام
الطلب الجماعي: 2-3 أسابيع

الحد الأدنى لكمية الطلب

مجموعة واحدة لجميع المنتجات المتسلسلة

الضمان

12 شهراً من تاريخ التسليم

الدعم التقني

نحن نقدم خدمة و دعم فني واحد على واحد

العلامات:
