| الـ MOQ: | 1 |
| السعر: | $15.90-17.90 |

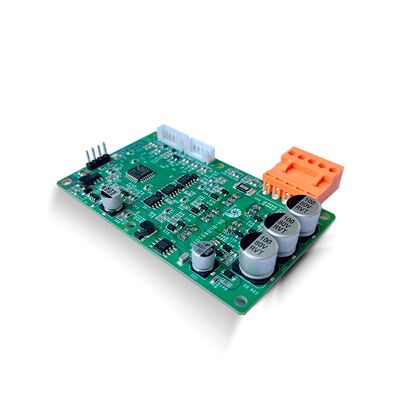

DH-BLD6010TD محرك متكيف ذاتيًا بجهد تشغيل 15-60VDC يمكن تهيئته عن طريق المنفذ التسلسلي.
مشغل محرك BLDC
دليل مستخدم DH-BLD6010TD الإصدار 1.0
15-60VDC، بحد أقصى: 20 أمبير
الميزات
وضع عمل مستشعر Hall أو بدون مستشعر، يدعم Hall ومراحل المحرك المتطابقة تلقائيًا من خلال وظيفة التعلم الذاتي؛
دعم وضع التحكم في الحلقة المفتوحة/الحلقة المغلقة للسرعة؛
التسارع والتباطؤ قابلان للتعديل؛
وضع تنظيم السرعة: جهد 0-5 فولت/دورة عمل PWM/منفذ الاتصال التسلسلي (UART)؛
تمكين إشارة التحكم، إدخال إشارة الاتجاه، خرج FG لتغذية السرعة المرتدة؛
الاختبار الذاتي للأجهزة، التيار الزائد، ماس كهربائي، الجهد الزائد، الجهد المنخفض، الدوار المقفل، درجة الحرارة الزائدة وغيرها من الحماية وظيفة تثبيت التيار؛
وضع العمل
يمكن لمشغل المحرك DH-BLD6010TD العمل في وضعي عمل، مستشعر Hall أو بدون مستشعر، أثناء تشغيل المشغل، يكتشف المشغل إشارة Hall، إذا لم يتم توصيل إشارة Hall، أو كانت إشارة Hall معيبة، سيعمل المشغل في وضع Hall no. خلاف ذلك، يعمل المشغل في وضع Hall.
عند تمكين المشغل، عندما تكون إشارة التحكم أكبر من دورة التشغيل الأولية (التي تم تكوينها عبر المنفذ التسلسلي)، يبدأ المشغل في التشغيل، وعندما تكون إشارة التحكم أقل من دورة التشغيل الأولية، يكون المشغل في وضع الاستعداد ويتوقف المحرك.
هناك ما مجموعه 6 تسلسلات تركيبية لإشارات Hall Ha و Hb و Hc، وأحدها هو تسلسل الطور الصحيح. يفي تسلسل الطور الصحيح بالشروط التالية:
(1) السرعة والطاقة الدورانية الأمامية والعكسية متساوية تقريبًا،
(2) تكون طاقة الإخراج والتيار طبيعيين أثناء الزيادة التدريجية للأمر إلى الحد الأقصى. ملاحظة: أثناء اختبار تسلسل الطور، يجب أن يكون لمصدر الطاقة قياس تحديد التيار لتجنب الحوادث.
يدعم هذا المشغل وظيفة التعلم الذاتي لتسلسل إشارة Hall، قم بتوصيل كابل الطاقة وإشارة Hall وإشارة التحكم، يرسل المنفذ التسلسلي تعليمات AA 01 1E 01 00 00 00 CC، يقوم المشغل بإجراء التعلم الذاتي لتسلسل إشارة مستشعر Hall، يومض مؤشر LED 13 مرة وينطفئ لمدة ثانيتين للإشارة إلى اكتمال التعلم Xi، وتكون تعليمات التحكم صفرًا، ويمكن أن تعمل بشكل طبيعي.
في وضع Sensorless، يمكن توصيل خطوط الطور لمحركات U و V و W بشكل تعسفي، ويمكن تبادل اثنين من الأطوار بشكل تعسفي، ويمكن عكس المحرك، ويمكن لإشارة F/R الخارجية أيضًا أن تجعل المحرك ينعكس. في وضع Sensorless، يمكن تكوين إشارة F/R عبر المنفذ التسلسلي لتأثيرها على الفور أو عند توقف المحرك.
تكوين المنفذ التسلسلي لوضع الحلقة المفتوحة/الحلقة المغلقة للسرعة؛
وصف المنفذ
رسم تخطيطي للأسلاك
أبعاد التثبيت
|
|
