مضخة مكافحة التجمد الكهربائية من 30 إلى 60 فولت لنظام التبريد السائل الفلوريني

مضخة المبرد الكهربائية المصنعة للجليكول نظام تبريد السائل الفلوريني في مجلس إدارة ESS، ومركز البيانات نظام تبريد ومحطة قاعدة الإشارة 5G.

خصائص المنتج

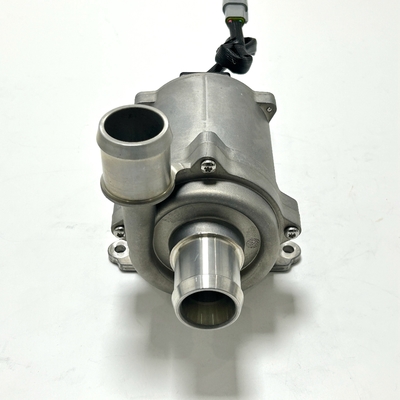

اسم المنتج: مضخة المياه الكهربائية BLDC

النموذج:OWPD650L-1

عمر الخدمة: 40000 ساعة

درجة IP: IP67

مظهر: سبيكة الألومنيوم الألوان الطبيعية

أقواس: كل شيء في واحد

الضوضاء: ≤65dB ((A)

الوزن: 2.53 كجم

ضيق: عند 0.4Mpa ، التسرب < 1ml

مضاد للاشتعال: وفقًا لمعيار GB / T 2408 ، فإنه يستوفي مستوى الاحتراق الأفقي HB ومستوى الاحتراق الرأسي V-0.

القوة الميكانيكية: وفقًا لمعيار QC / T413-2015 ، تلبي تقييم الشدة: على المحرك

المواد المحظورة: تلبي GBT 30512-2014

نطاق الاستخدام

درجة الحرارة المحيطة: -40°85°C

درجة حرارة السائل: -40 ≈ 85 درجة مئوية

نوع السائل: يمكن استخدام المبردات التجارية مع مضخات المياه ، ولكن لا يسمح بخلط المبردات المختلفة. يتم اختيار نسبة خلط الماء ومضاد التجمد في نطاق 50/50 إلى 40/60.

لكي يتم ملء نظام التبريد بالكامل بالوسائط ، يجب أن يتم تصريف نظام التبريد بالكامل إلى فراغ.

التثبيت: يجب مراعاة متطلبات الاهتزاز والضوضاء في تعريف موقع التثبيت وعناصر التثبيت المحددة/أدوات التثبيت في التطبيق.وموقع التثبيت يجب أن يمنع تراكم الماء على سطح/داخل نظام الاتصال.

التطبيقات النموذجية: نظام إدارة الحرارة لتخزين الطاقة، خزانة الشحن المبردة بالسائل، نظام مركز البيانات

المعايير الأساسية:

الجهد الاسمي: 48VDC

نطاق الجهد التشغيلي: 30-60VDC

التيار المسموح به: 15±5% A

القوة القياسية: 120L/min@180Kpa

طاقة الدخول: 700 واط ± 5 ٪

معدل التدفق الأقصى: 180±5% لتر/دقيقة

الرأس الأقصى: 23±1 م

نطاق السرعة: 2500 دورة/دقيقة 5500 دورة/دقيقة

المقاومة: 2.6±3%Ω

الحثية: المحور Q 14mH المحور D 13mH

BEMF: 24.5 ± 3٪ فولت

عدد أزواج القطب: 3 أزواج من القطب

تصنيف العزل: F

القوة الكهربائية: <1mA >500MΩ

طول السلك: U V W طول سلك الطاقة 300mm

معلومات عن الإدخال: أمفينول:AT04-3P-RD01-NFK

تعليمات استخدام جهاز التحكم

أبعاد PCBA: 100mm * 90mm، الارتفاع: 32mm

أبعاد تركيب جهاز التحكم:

حجم المغسلة الحرارية: 120mm * 100mm، سمك المغسلة الحرارية: 8mm

الارتفاع الكلي (بما في ذلك PCBA):42mm،صواريخ التثبيت:4mm*5mm ((استخدام المسامير M3)

منفذ التحكم في الإدخال والإخراج

1. PWM. تردد مدخل PWM: 100-1000Hz (200Hz موصى بها) ، نطاق PWM: 10-48V، وصف نطاق تنظيم سرعة دورة العمل: 0%-10%: توقف المضخة (يتم التوصية بنسبة 7% لإشارة التوقف) ، 11%-55%:الحد الأدنى لسرعة تشغيل المضخة56٪ إلى 90٪: نطاق سرعة خطية، 91٪ إلى 100٪: الحد الأقصى للسرعة التشغيلية للمضخة
2. الخطأ. إنتاج إشارة ردود الفعل عن الخطأ (نوع التيار): مستوى عال (48 فولت) للعمل الطبيعي ، مستوى منخفض (< 1 فولت) للخطأ ، وتبلغ طاقة التشغيل النموذجية لعودة الخطأ 5mA
3. إشارة إشارة إشارة
4. VSP. تنظيم سرعة دخول الجهد التناظري ((0-10V)
5. إمدادات 10 فولت

حجم تركيب المضخة

أداء المضخة

مخطط مخطط لمركز الاختبار
