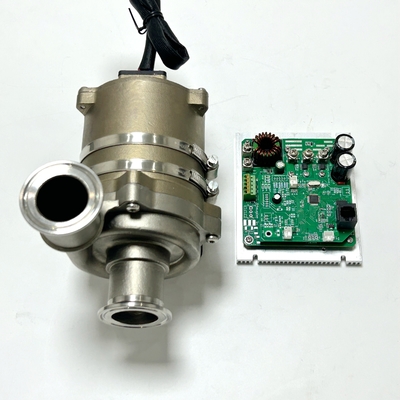

مضخة الماء الكهربائية الأصلية من قوة 48 فولت لتداول السوائل الفلورية الصين المصنع المورد سعر جيد لكميات كبيرة

خصائص المنتج

اسم المنتج: مضخة المياه الكهربائية BLDC

النموذج:OWPD650B-1

عمر الخدمة: 40000 ساعة

درجة IP: IP67

الوزن: 4.26 كجم

ضيق: عند 0.4Mpa ، التسرب < 1ml

مظهر: الفولاذ المقاوم للصدأ اللون الطبيعي

أقواس: منفصلة

الضوضاء: ≤65dB ((A)

مضاد للاشتعال: وفقًا لمعيار GB / T 2408 ، فإنه يستوفي مستوى الاحتراق الأفقي HB ومستوى الاحتراق الرأسي V-0.

القوة الميكانيكية: وفقًا لمعيار QC / T413-2015 ، تلبي تقييم الشدة: على المحرك

المواد المحظورة: تلبي GBT 30512-2014

المعايير الأساسية:

الجهد الاسمي: 48VDC

نطاق الجهد التشغيلي: 30-60VDC

التيار المسموح به: 15±5% A

القوة القياسية: 120L/min@180Kpa

طاقة الدخول: 700 واط ± 5 ٪

معدل التدفق الأقصى: 180±5% لتر/دقيقة

الرأس الأقصى: 23±1 م

نطاق السرعة: 2500 دورة/دقيقة 5500 دورة/دقيقة

المقاومة: 2.6±3%Ω

الحثية: المحور Q 14mH المحور D 13mH

BEMF: 24.5 ± 3٪ فولت

عدد أزواج القطب: 3 أزواج من القطب

تصنيف العزل: F

القوة الكهربائية: <1mA >500MΩ

طول السلك: U V W طول سلك الطاقة 300mm

معلومات عن الإدخال: أمفينول:AT04-3P-RD01-NFK

تعليمات استخدام جهاز التحكم

أبعاد PCBA: 100mm * 90mm، الارتفاع: 32mm

أبعاد تركيب جهاز التحكم:

حجم المغسلة الحرارية: 120mm * 100mm، سمك المغسلة الحرارية: 8mm

الارتفاع الكلي (بما في ذلك PCBA):42mm،صواريخ التثبيت:4mm*5mm ((استخدام المسامير M3)

منفذ التحكم في الإدخال والإخراج

1. PWM. تردد مدخل PWM: 100-1000Hz (200Hz موصى بها) ، نطاق PWM: 10-48V، وصف نطاق تنظيم سرعة دورة العمل: 0%-10%: توقف المضخة (يتم التوصية بنسبة 7% لإشارة التوقف) ، 11%-55%:الحد الأدنى لسرعة تشغيل المضخة56٪ إلى 90٪: نطاق سرعة خطية، 91٪ إلى 100٪: الحد الأقصى للسرعة التشغيلية للمضخة
2. الخطأ. إنتاج إشارة ردود الفعل عن الخطأ (نوع التيار): مستوى عال (48 فولت) للعمل الطبيعي ، مستوى منخفض (< 1 فولت) للخطأ ، وتبلغ طاقة التشغيل النموذجية لعودة الخطأ 5mA
3. إشارة إشارة إشارة
4. VSP. تنظيم سرعة دخول الجهد التناظري ((0-10V)
5. إمدادات 10 فولت

حجم تركيب المضخة

أداء المضخة

مخطط مخطط لمركز الاختبار
