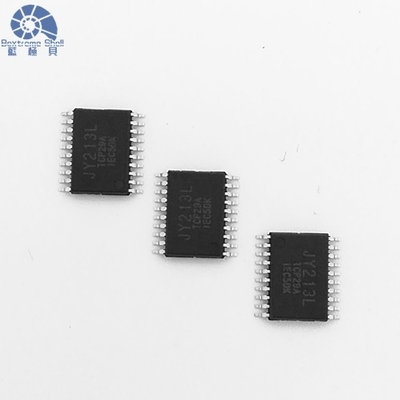

JY213L عالية السرعة بوابة سائق لأجهزة الطاقة MOSFET و IGBT

برنامج تشغيل البوابة عالي السرعة JY213L لأجهزة MOSFET و IGBT مع ثلاث قنوات إخراج مستقلة

وصف

JY213L هو برنامج تشغيل بوابة ثلاثي المراحل عالي السرعة مصمم لأجهزة MOSFET و IGBT للطاقة.يتميز المحرك المتقدم هذا بثلاث قنوات إخراج مستقلة ، تتم الإشارة إليها في الجانب العلوي والمنخفض ، مما يضمن التحكم الأمثل.مع الوقت الميت المدمج والحماية من إطلاق النار ، فإنه يحمي نصف الجسر ، ويمنع أي ضرر محتمل.تضمن دارات UVLO التشغيل الموثوق من خلال منع حدوث عطل أثناء حالات الجهد المنخفض.باستخدام عملية BCD عالية الجهد الرائدة وتقنية إلغاء الضوضاء ذات الوضع المشترك ، يحافظ هذا المحرك على الاستقرار في سيناريوهات ضوضاء dV / dt عالية بينما يُظهر تحملًا استثنائيًا للجهد العابر السلبي.بالإضافة إلى ذلك ، يتيح دبوس التمكين وضع الاستعداد ، مما يسمح للشريحة بالدخول في حالة تيار هادئ منخفض وتعزيز عمر البطارية.استمتع بأداء لا مثيل له وموثوقية دائمة مع محرك البوابة عالي السرعة JY213L.الحصول على مزيد من التفاصيل الرجاء الضغط هنا.

سمات

• سائق جانبي مرتفع مدمج 90 فولت نصف جسر
• القدرة على قيادة بوابات نصف جسر حتى 3 مراحل
• مدمج شريط الصمام الثنائي لكل قناة جانبية عالية
• المدمج في حماية الوقت الميت
• الحماية من إطلاق النار
• تحت قفل الجهد ل VCC و VBS
• جهد تشغيل منخفض 0-5.5 فولت لـ VCC و VBS
• متوافق مع منطق الإدخال 3.3 فولت و 5 فولت
• تمكين دبوس (EN) لتيار الاستعداد المنخفض
• IO + / IO-: + 1.2A / –2.0A عند VCC = 15V ، VBS = 15V
• الوقت الميت المدمج: 0.5us (النوع)
• دارة إلغاء الضوضاء ذات الوضع المشترك dV / dt
• متسامح مع الجهد العابر السالب
• محرك بوابة منخفض dI / dt لمناعة أفضل ضد الضوضاء
• نطاق التشغيل –40 درجة مئوية إلى 125 درجة مئوية
• عبوة صغيرة الحجم: TSSOP20L / 24L، 173mil

طلب

• E-BIKE / أداة كهربائية تعمل بمحرك ثلاثي الأطوار
• التحكم في المحركات الصغيرة / الدقيقة التي تعمل بالبطارية
• العاكس للأغراض العامة

مخطط كتلة

دارة التطبيق النموذجية

تكوين دبوس
