| الـ MOQ: | 1000 قطعة |
| السعر: | negotiable |
| العبوة القياسية: | جناح للتصدير |
| فترة التسليم: | كما هو مؤكد |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون |
| القدرة على التوريد: | 100000pcs / شهر |
خصائص المنتج

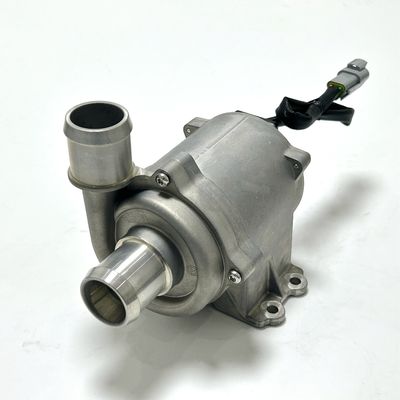

اسم المنتج: مضخة المياه الكهربائية BLDC
النموذج:OWPD650L-1
عمر الخدمة: 40000 ساعة
درجة IP: IP67
مظهر: سبيكة الألومنيوم الألوان الطبيعية
أقواس: كل شيء في واحد
الضوضاء: ≤65dB ((A)
الوزن: 2.53 كجم
ضيق: عند 0.4Mpa ، التسرب < 1ml
مضاد للاشتعال: وفقًا لمعيار GB / T 2408 ، فإنه يستوفي مستوى الاحتراق الأفقي HB ومستوى الاحتراق الرأسي V-0.
القوة الميكانيكية: وفقًا لمعيار QC / T413-2015 ، تلبي تقييم الشدة: على المحرك
المواد المحظورة: تلبي GBT 30512-2014
نطاق الاستخدام
درجة الحرارة المحيطة: -40°85°C
درجة حرارة السائل: -40 ≈ 85 درجة مئوية
نوع السائل: يمكن استخدام المبردات التجارية مع مضخات المياه ، ولكن لا يسمح بخلط المبردات المختلفة. يتم اختيار نسبة خلط الماء ومضاد التجمد في نطاق 50/50 إلى 40/60.
لكي يتم ملء نظام التبريد بالكامل بالوسائط ، يجب أن يتم تصريف نظام التبريد بالكامل إلى فراغ.
التثبيت: يجب مراعاة متطلبات الاهتزاز والضوضاء في تعريف موقع التثبيت وعناصر التثبيت المحددة/أدوات التثبيت في التطبيق.وموقع التثبيت يجب أن يمنع تراكم الماء على سطح/داخل نظام الاتصال.
التطبيقات النموذجية: نظام إدارة الحرارة لتخزين الطاقة، خزانة الشحن المبردة بالسائل، نظام مركز البيانات
المعايير الأساسية:
الجهد الاسمي: 48VDC
نطاق الجهد التشغيلي: 30-60VDC
التيار المسموح به: 15±5% A
القوة القياسية: 120L/min@180Kpa
طاقة الدخول: 700 واط ± 5 ٪
معدل التدفق الأقصى: 180±5% لتر/دقيقة
الرأس الأقصى: 23±1 م
نطاق السرعة: 2500 دورة/دقيقة 5500 دورة/دقيقة
المقاومة: 2.6±3%Ω
الحثية: المحور Q 14mH المحور D 13mH
BEMF: 24.5 ± 3٪ فولت
عدد أزواج القطب: 3 أزواج من القطب
تصنيف العزل: F
القوة الكهربائية: <1mA >500MΩ
طول السلك: U V W طول سلك الطاقة 300mm
معلومات عن الإدخال: أمفينول:AT04-3P-RD01-NFK
تعليمات استخدام جهاز التحكم
أبعاد PCBA: 100mm * 90mm، الارتفاع: 32mm
أبعاد تركيب جهاز التحكم:
حجم المغسلة الحرارية: 120mm * 100mm، سمك المغسلة الحرارية: 8mm
الارتفاع الكلي (بما في ذلك PCBA):42mm،صواريخ التثبيت:4mm*5mm ((استخدام المسامير M3)
منفذ التحكم في الإدخال والإخراج
حجم تركيب المضخة
أداء المضخة
مخطط مخطط لمركز الاختبار
