| الـ MOQ: | 1 |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | كرتون |
| فترة التسليم: | 20 يوم عمل |
| طريقة الدفع: | / تي تي، ويسترن يونيون |
| القدرة على التوريد: | 10000 قطعة/شهر |

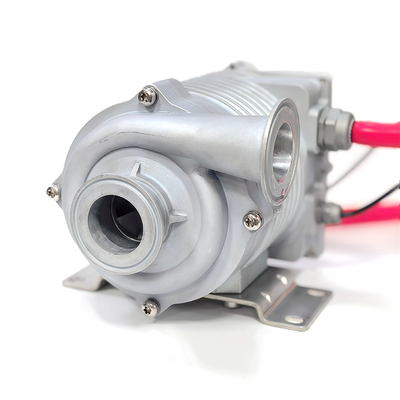

OWP-BL2000H-D3-1 هي مضخة إلكترونية مركزية مركزية أفقية ذات مرحلة واحدة مصممة خصيصًا لإدارة الحرارة في مشاريع تخزين الطاقة.إنه يدمج تكنولوجيا المحرك المتقدمة المعلبة والمغناطيس الدائم، التداول الخالي من التسرب لوسائط نقل الحرارة.
بجهد اسمي من DC48V و قوة اسمي من 2500W، المضخة توفر معدل تدفق 275 لتر في الدقيقة في رأس 30 متر،ضمان قدرة كافية لنقل الحرارة لأنظمة تخزين الطاقة عالية الطاقةتصميمه الهيكلي القوي ومستوى الحماية IP67 يسمح بالعمل الموثوق به في الظروف البيئية المعقدةفي حين أن وظائف الحماية المتعددة المدمجة تضمن الاستقرار التشغيلي على المدى الطويل.
إن أنظمة تخزين الطاقة، وخاصة مشاريع تخزين الطاقة على نطاق واسع، تولد حرارة كبيرة خلال دورات الشحن والفراغ، مما يتطلب حلول إدارة الحرارة بمعدلات تدفق عالية.طاقة رأس ثابتة، وأداء استمرارية في إزالة الحرارة. بيئات التشغيل القاسية لهذه المشاريع، بما في ذلك تقلبات درجة الحرارة الكبيرة، الرطوبة العالية،وتعرض محتمل للغبار أو المياه معدات الطلب ذات القدرة القوية على التكيف مع البيئة وموثوقية الختم.
بالإضافة إلى ذلك، تعمل أنظمة تخزين الطاقة بشكل مستمر لفترات طويلة، مما يتطلب مكونات ذات عمر خدمة مطول لتقليل وقت التوقف وتكاليف الصيانة.السلامة الكهربائية وتوافق النظام مهمة أيضا، لأن معدات إدارة الحرارة يجب أن تتكامل بسلاسة مع أنظمة التحكم الحالية وتتحمل تقلبات الجهد أو ظروف التشغيل غير الطبيعية دون فشل.
المعلم:هيكل مضخة الطرد المركزي المعلبة
الميزة:يزيل مخاطر التسرب
الحل:يلبي بسهولة متطلبات الختم في أنظمة إدارة الحرارة المغلقة في مشاريع تخزين الطاقة ،منع تسرب المياه غير المؤيونية أو مضاد التجمد الذي يمكن أن يضر المكونات الكهربائية الحساسة.
المعلم:محرك متزامن مغناطيس دائم بدون فرشاة ، عمر الخدمة ≥40000 ساعة ، طاقة 2500 واط
الميزة:كفاءة عالية وعمر خدمة طويل
الحل:يقلل من استهلاك الطاقة أثناء التشغيل مع ضمان أداء مستقر لفترات طويلةالتوفيق مع احتياجات التشغيل المستمر على المدى الطويل لمشاريع تخزين الطاقة وخفض تواتر الصيانة.
المعلم:معدل تدفق ثابت 275 لتر/دقيقة عند رأس 30 متر
الميزة:إنتاج تدفق دقيق ومتسق
الحل:يحافظ على نقل الحرارة المتساوي في جميع أنحاء نظام تخزين الطاقة ، وتجنب الإفراط في الحرارة المحلية الناجمة عن تداول الوسائط غير المتسق وضمان درجات حرارة عمل مستقرة لوحدات البطارية.
المعلم:حماية القطبية العكسية المدمجة
الميزة:يمنع الأضرار الكهربائية من الأسلاك غير الصحيحة
الحل:يزيد من سلامة التثبيت في الموقع ويتجنب إرهاق المحرك بسبب اتصال الجهد العكسي ، مما يقلل من أخطاء التثبيت ومخاطر فشل المعدات.
المعلم:الحماية المتكاملة للعمل الجاف
الميزة:يحمي المضخة من الضرر خلال نقص الوسائط
الحل:يتكيف مع سيناريوهات مستوى السائل المنخفضة المحتملة في أنظمة إدارة الحرارة ، ومنع تلف الدفة والمحرك الناجم عن التشغيل الجاف وتوسيع موثوقية النظام بشكل عام.
المعلم:وظائف حماية كهربائية وحرارية شاملة
الميزة:ضمانات السلامة المتعددة الأبعاد
الحل:يتحمل تقلبات الجهد (مدى التشغيل DC42 ~ 58V) ، وتزايدات التيار، وحالات الإفراط في الحمل، وكذلك البيئات عالية درجة الحرارة،ضمان عمل المضخة بأمان ضمن الحدود المحددة وتجنب إيقاف تشغيل النظام.
| الفئة | المعلم | القيمة |
|---|---|---|
| المعلمات الكهربائية | الجهد القياسي | DC48V |
| نطاق الجهد التشغيلي | DC42 ~ 58V | |
| الطاقة المسجلة | 2500 واط | |
| طريقة التواصل | RS485 | |
| المعايير الميكانيكية | نوع المضخة | مضخة إلكترونية مركزية أفقية ذات مرحلة واحدة |
| الوزن | 4.5 كجم | |
| المواد التي تتصل بالماء | الألومنيوم المصبوب | |
| تصميم المدخل/المخرج | قطر التدفق: φ38mm ؛ شاك الإفراج السريع: φ64mm | |
| معايير الأداء | معدل التدفق عند 30 متراً | 275 لتر/دقيقة |
| نطاق ضغط النظام | -0.9بار~10بار | |
| مستوى الضوضاء (بعد 1 متر) | ≤ 70 ديسيبل | |
| حياة الخدمة | ≥40000 ساعة | |
| المعايير البيئية | مستوى الحماية | IP67 |
| الارتفاع المطبق | ≤3000m | |
| رطوبة بيئة العمل | 5~95% | |
| درجة الحرارة المحيطة | -40°C~60°C | |
| المعايير المتوسطة | الوسائط المطبقة | الماء المطهر من الأيونات، مضاد للتجمد |
| نطاق الحرارة المتوسطة | -30°C~60°C |
OWP-BL2000H-D3-1 مصمم لنظم إدارة الحرارة في مشاريع تخزين الطاقة،حيث يدور الماء غير المؤين أو مضاد التجمد لنقل الحرارة الناتجة عن بطاريات أثناء التشغيلمع سرعة تدفق 275 لتر/دقيقة ورأس 30 متر يضمن إزالة الحرارة بكفاءة، حتى لو كانت وحدات تخزين الطاقة عالية الطاقة،في حين أن نطاق درجة الحرارة المحيطة من -40 °C إلى 60 °C ونطاق درجة الحرارة المتوسطة من -30 °C إلى 60 °C يسمح بتشغيل موثوق به في كل من المناخات الباردة والحارة.
تعمل المضخة بناءً على مبدأ القوة الطائرة المركزية: المحرك المتزامن المغناطيسي الدائم الخالي من الفرشاة يدفع الدوائر إلى الدوران بسرعة عالية ،خلق ضغط سلبي في المدخل لاستقطاب في وسيلة نقل الحرارة (المياه المهجورة أو مضاد التجمد)يمنح المروحة الدوارة الطاقة الحركية للوسط، والتي يتم تحويلها بعد ذلك إلى طاقة الضغط لدفع الوسط من خلال المخرج إلى حلقة إدارة الحرارة.
تصميم المحرك المعلب يعزل دوار المحرك عن الوسيط ، مما يلغي الختم الميكانيكي ويحقق تشغيلًا خالٍ من التسرب.وحدة التحكم المدمجة ينظم سرعة المحرك للحفاظ على انتاج التدفق الثابتفي حين أن المراقبة في الوقت الحقيقي للمعلمات الكهربائية (الجهد، والتيار) وظروف التشغيل (درجة الحرارة، وجود الوسائط) يؤدي إلى إجراءات حماية (على سبيل المثال، إيقاف،تعديل السرعة) عندما يتم اكتشاف تشوهاتلضمان التشغيل الآمن والمستقر.
بناء على اتفاقية الصناعة التي 1.5L / min من معدل التدفق يتوافق مع 1KW من قدرة تبديد الحرارة،معدل تدفق OWP-BL2000H-D3-1 ′s القصوى 275L / min (في رأس 30m) يمكن أن تدعم نظريا نطاق إبعاد الحرارة من حوالي 180KW إلى 190KW للمعدات المضيفة في أنظمة تخزين الطاقة.
هذه النطاق هي للمرجع فقط، حيث أن المطابقة الفعلية تعتمد على عوامل مثل مقاومة أنابيب النظام، والقيادة الحرارية المتوسطة، ودرجة حرارة التشغيل.للأنظمة ذات الأنابيب الطويلة أو المقاومة العالية، يمكن أن ينخفض معدل التدفق الفعلي قليلاً، وينبغي أن يحتوي الاختيار على هامش من 10 إلى 15٪ لضمان قدرة كافية على إزالة الحرارة.
س: ما هو الوقت المتوقع لضخة OWP-BL2000H-D3-1؟
الجواب: وقت التوصيل هو 20 يوما عمل.
س: ما بروتوكول الاتصال الذي تدعمه المضخة، وكيف يتم دمجها مع أنظمة التحكم في تخزين الطاقة؟
ج: يدعم بروتوكول الاتصال RS485 ، مما يتيح نقل البيانات بسلاسة مع أنظمة التحكم في تخزين الطاقة الرئيسية لمراقبة حالة المضخة في الوقت الحقيقي وتعديل معدل التدفق.
س: ما هي المواد المستخدمة للأجزاء التي تتواصل مع الماء، وهل هي متوافقة مع الحلول المضادة للتجمد الشائعة؟
ج: الأجزاء التي تتواصل مع الماء مصنوعة من الألومنيوم المصبوب ، والذي يتوافق مع محلولات مضادة للتجمد القياسية والمياه غير المؤينة ، مما يضمن عدم وجود تآكل أو تدهور المواد أثناء الاستخدام الطويل الأجل.
س: ما هو مستوى حماية المضخة، وهل يمكن استخدامه في مشاريع تخزين الطاقة في الهواء الطلق؟
الجواب: مستوى الحماية هو IP67، مما يوفر أداءاً محصناً ضد الغبار والماء. وهو مناسب لمشاريع تخزين الطاقة في الهواء الطلق،تتحمل الرطوبة العالية (5 ~ 95٪) ودرجات الحرارة المحيطة الشديدة (-40 °C ~ 60 °C).
|
|
